Paso 23: 555 Timer
En el modo astable, el temporizador actúa como un circuito de reloj común, proporcionando un nivel de pulso cambiante que puede ser controlado con un alto grado de precisión. El ciclo de trabajo del temporizador se puede cambiar fácilmente haciendo este circuito popular para el uso con motores servo. Un motor cinemático satisfaría el requisito de control angular de precisión, así como mantener el tema modular de cada subsistema. Así que un temporizador 555 es una buena opción a tener en cuenta para usar en futuro subsistemas así.

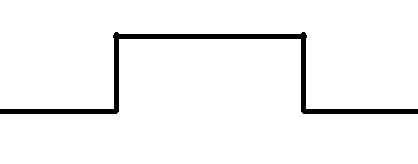

La operación monoestable de un temporizador 555 es el modo de funcionamiento que es de interés para esta aplicación en particular. Mientras que en el modo de 'one shot' o monoestable el temporizador 555 conduce su señal de salida alta para un periodo determinado de tiempo. Se determina el tiempo que el pulso se mantiene alto por el valor de una red RC conectado al temporizador. Un condensador se carga y después de la activación, se permite drenar a través de una resistencia a tierra. La constante de tiempo RC de esta configuración determina la duración de este desagüe ocurrir y a su vez establece los plazos para la duración del pulso de salida.
La ecuación que determina la duración del pulso de reloj es la siguiente:
t = 1,1 * R * C
Donde t es el tiempo en segundos, R es resistencia en ohmios y C es capacitancia en faradios. El resistor y el condensador que preocuparse de cambiar los valores de son los que se conectan a los pines 6 y 7 del Temporizador 555.
Para variar el tiempo dentro de límites conocidos, la resistencia puede reemplazarse con un potenciómetro actúa como un reóstato. Esto permite cambios simples en la longitud del pulso sin tener que desarmar el sistema.

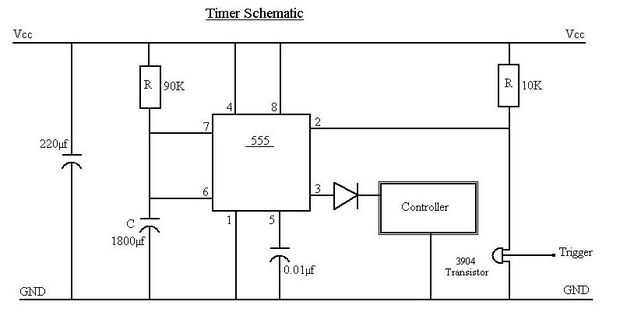

El circuito 555 temporizador requiere una señal de activación baja para encender. El software para el sistema de acceso remoto codificado para un pulso de alta como una señal de activación de la salida. Para invertir la lógica del microprocesador para trabajar con el temporizador 555, un transistor de NPN 3904 se utilizó para corta la línea de disparo 555 temporizador a masa.
Recomiendo tomarse el tiempo para leer el doctronicswriteup en 555s todo lo que quieres saber acerca de ellos tienen.
