Paso 26: Regar las plantas: implementación

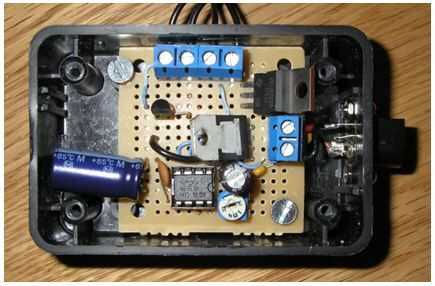

Como el sistema de acceso remoto, este subsistema fue encerrado dentro de una caja de proyecto RadioShack mide 50 x 75 x 30 mm cables al mundo exterior fueron alimentados a través de los orificios perforados en el lado de la caja del proyecto. Los cables fueron asegurados en su lugar internamente y externamente probados para el alivio de tensión. Un conector de potencia DC coaxial de tamaño K fue agregado al lado de la caja y conectado a la circuitería interna. Arriba se muestra esta configuración.
El solenoide de prueba descrito anteriormente fue unido a la línea de conducción del sistema y el circuito se acciona mediante la aplicación de un voltaje externo para las líneas de entrada. El sistema fue probado con varias horas de conducción, cambiando el valor de un potenciómetro interno. El 555 es sistema durante aproximadamente un segundo 5 tiempo de ejecución.

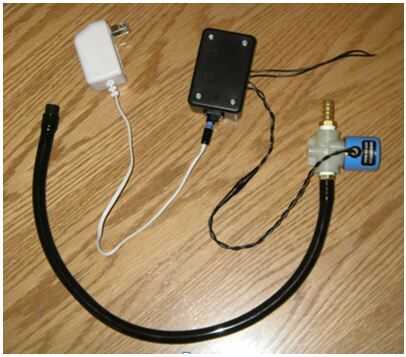

La válvula solenoide se probó conectándolo a una bomba de agua sumergible. La válvula sería con éxito sólo con agua las plantas durante el período predefinido de tiempo y quedaría apagado incluso en ausencia de alimentación al sistema. La segunda imagen muestra el sistema terminado.
Resultados de la prueba reunieron los parámetros de diseño necesarios, y con un ligero cambio en el hardware mecánico externo conectado a la válvula solenoide, el sistema puede ser conducido desde la línea de agua Inicio sin problemas.
Mejoras potenciales incluyen el diseño y usan de un medidor de nivel de agua o transductor de humedad para proporcionar feedback que impediría la planta más irrigación del suelo. Esto también podría mantener el agua desborde del depósito en la base de la caja jardinera.
