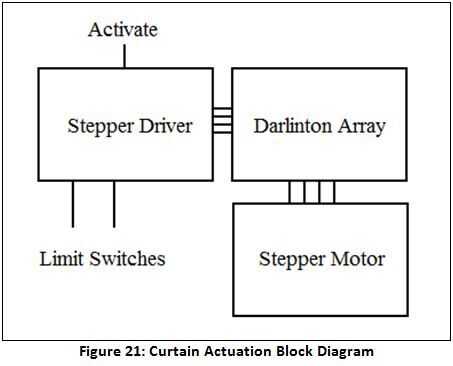

Paso 27: Abra las cortinas: (prototipo CNC eje)
Funciono porque mis cortinas en un sistema de poleas y sólo necesitan para mover la cuerda hacia arriba y hacia abajo para abrir y cerrarlas. En este punto también quería construir un CNC de la máquina, pero el presupuesto y escuela tiempo sólo permitió uno a construir... por lo que comprometidos por hacer un eje CNC solo prototipo que podría utilizar para abrir y cerrar las persianas.
No hay ningún punto en regar las plantas si se va a morir por falta de luz solar. Así es por qué esto fue hecha: apertura y cierre de persianas y cortinas.
Materiales:
Diodo 1N914
Resistor de 10 kOhm
Interruptor de botón
Resistencia de 110 Ohm
Condensador de 10 uF
Condensador de 100 uf
Capacitor de 18 pF
Cristal de 20 MHz
ATtiny2313
ULN2003A
Diodo Zener

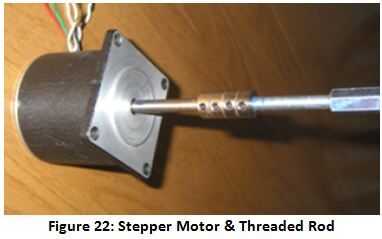

Motor paso a paso
1 interruptor de palanca
1 pulsador
2 interruptores de rodillo
Acoplador de eje (JB que sueldan con autógena juntos algunos collares de eje de 1/4")
Varilla roscada de 1/4 20

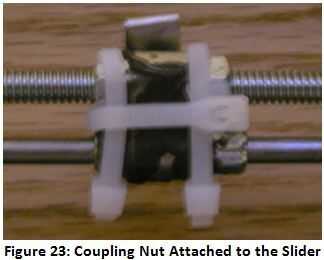

Tuerca de acoplamiento
2 soportes en L pequeño
Eje metálico
Deslizador para eje metálico
Cuadro de proyecto
Estructura Material (yo usé un trozo de roble que tenía que poner alrededor)
Fuente 12 Vdc
Socket conector que coincida con la verruga de la pared
Regulador de voltaje 7805
