Paso 36: RFID Tag

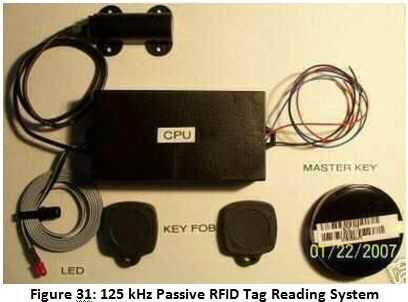

El lector viene con una etiqueta RFID principal que se utiliza para programar hasta 25 etiquetas adicionales en la memoria del lector no volátil. La unidad de lector se puede ejecutar de 9-15 voltios corriente. El lector fue modificado a la luz un externo llevado cuando ha leído una etiqueta RFID válida. Esto proporcionará al usuario con información para saber si su etiqueta RFID ha sido leída o no.

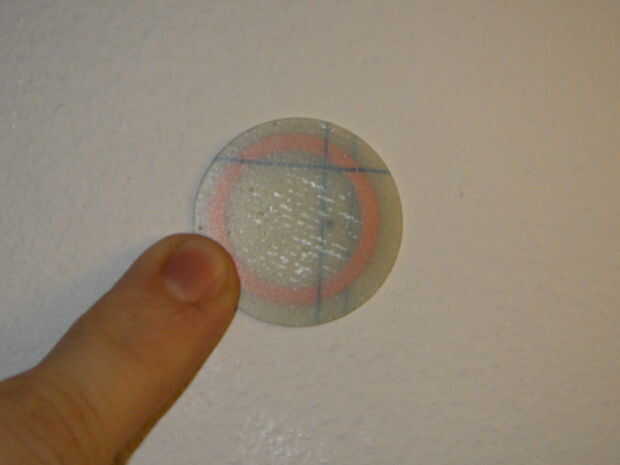

Instrucciones sobre cómo realizar esta modificación para el lector de RFID se pueden encontrar en línea o descargado del distribuidor. Cualquier etiqueta pasiva de RFID de 125 kHz puede ser utilizado en este sistema, y una variedad de formas y tamaños están disponibles en distribuidores en línea.
El sistema actual también tiene un temporizador 555 funcionando en modo monoestable como se describe en la sección de riego de planta. Esto es la puerta abierta durante ~ 5 segundos después de una etiqueta válida se lee de esa manera que no tienes que tener la etiqueta Lea y empuje la puerta a la vez que se abren (que tipo de molesto).
La próxima versión utiliza un lector RFID de paralaje que devuelve los datos de la etiqueta real en lugar de sólo un pulso válido. Un microcontrolador será entonces ya sea decidir si es un tag válido o adelante la información de etiqueta en un equipo que decide si es válido o no. Esto me permitirá al registro que viene Inicio y cuándo y también señal el ordenador actualizar el sistema de climatización basado en quién es casa.
El lector de la paralaje puede ser recogido para $20-$35 dependiendo de donde mires. Aquí está otro instructivo dedicado a chips Atmel y este lector. Hoy en lugar del MAX232 utilizaría ya sea una FT232 para que yo pudiera ir directamente a USB o una conexión inalámbrica como un Zigbee.
