Paso 37: Desbloquear la casa con el teléfono y RFID: implementado
Algunas modificaciones, dispones del fabricante y se pueden encontrar a vendedores de ebay si tiene el mismo sistema como lo hice.
El hardware del lector RFID tiene capacidades más allá de lo que se está utilizando en el sistema stock. La configuración predeterminada sólo proporciona una salida VDC 12 actual baja para indicar la presencia de una etiqueta RFID válida. En contraste con esto el lector también es capaz de niveles de salida TTL y CMOS, así como proporcionar los datos de etiqueta RFID decodificados en un formato de serie. Generalmente se vende un lector con estas características se utiliza muchas veces el costo de este sistema.
El lector RFID fue modificado para proporcionar los niveles TTL de salida así como Mostrar en un LED externo cuando una etiqueta válida estaba presente. El mismo conector de alimentación utilizado en los módulos anteriores se añadió al lector RFID para darle un aspecto más limpio.
Un relé de estado sólido que activa a una 5 Vcc de entrada fue conectado al sistema y su salida fue utilizada para fregadero actual a través de los terminales de la huelga de portero electrónico. Un diodo correspondía a través de los terminales de la huelga para evitar picos de corriente dañen la huelga sí mismo.

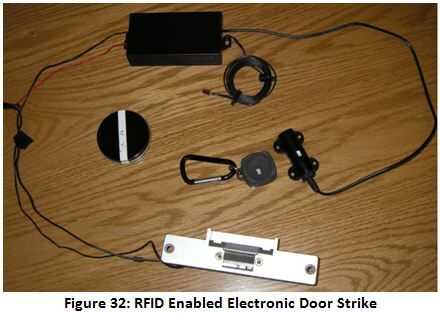

La adición del circuito 555 temporizador hace más fácil desbloquear y abrir la puerta cuando las manos del usuario completas. Arriba se muestra en el subsistema completo.
Todas las conexiones para el lector de RFID se mantuvieron internas a caja de proyecto del lector y soldaduras trabajos estaban protegidos de cortocircuitos por una capa de la tubería del encogimiento. Los resultados de pruebas del RFID activan huelga de puerta electrónico mostró un alto grado de confiabilidad.
El sistema sólo no se abre correctamente cuando se aplica presión a la puerta huelgas cierre cuando se activa . Esta presión es tal que sería experimentado al intentar forzar la puerta para abrirla.
Para probar la sensibilidad del lector RFID una etiqueta activada se colocó dentro de una distancia adecuada de la antena del lector y luego el camino fue bloqueado por varios materiales. Como el material no produjo un ambiente de retos RF (como un plano de tierra metálico, o una taza de líquido) el lector de RFID podría responder correctamente.
