Paso 3: Materiales y lista de habilidades
Aquí está una pequeña lista de materiales utilizados. Aunque no completa para todo va ser intentar describir.
Materiales:
Subsistema de decodificador DTMF:
Diodo 1N4001
Condensador de 10uF
Condensador de 100uF
0.1uF condensador x3
10 nF condensador x3
Condensador 18pF x 2
47 kOhm resistencia x2
220 kOhm resistencia x2
270 kOhm resistencia
10 kOhm resistencia x3
Resistencia de 1 MOhm
3.579545 cristal de MHz
Regulador de voltaje 7805
Atmel ATtiny2313 (hoy utilizaría un ATtinyt 4313 o ATMega128/1280)
Tomacorrientes de 12V 7
Responder a máquina o teléfono que puede auto-respuesta
Toma de teléfono 11 de RJ
Transformador de aislamiento de audio de 1:1 (todavía disponible en radioshack lo creas o no!)
Cristal de 20 MHz
Interruptor de botón momentáneo
Diodo 1N914
Cuadro de proyecto
Conector base de enchufe para enchufe de verruga.
Pedazo de perfboard (mina era ~ 17 x 28 hoyos)
Opcional:
74LS48 decodificador del segmento 7 (opcional)
Exhibición de segmento 7 (opcional)
Pequeños granos de ferrita (posible)
Terminal de tornillo
Sistema de riego de la planta:
Temporizador 555
90 kOhm resistencia (100k potenciómetro es mejor)
Condensador de 0.1 uF
resistor de 10 kOhm
Condensador de 100 uF
Condensador de 220 uF
1800 uF Capacitor
Condensador de 0.01 uF
Diodo 1N4001 x 2
Regulador de voltaje 7805
Fuente 12 Vdc
5V relé de estado sólido o TIP110 NPN Transistor
Válvula de solenoide de 12 V
Junta de perf
Cuadro de proyecto
Conector de alimentación que coincide con la verruga de la pared
Terminales de tornillo x 3
Manguera de goma con válvula solenoide
Tanque para agua o adaptadores para conectar la manguera hasta la línea de agua de la casa
"Cortinas":
Diodo 1N914
Resistor de 10 kOhm
Interruptor de botón
Resistencia de 110 Ohm
Condensador de 10 uF
Condensador de 100 uf
Capacitor de 18 pF
Cristal de 20 MHz
ATtiny2313
ULN2003A
Diodo Zener
Motor paso a paso
1 interruptor de palanca
1 pulsador
2 interruptores de rodillo
Acoplador de eje (JB que sueldan con autógena juntos algunos collares de eje de 1/4")
Varilla roscada de 1/4 20
Tuerca de acoplamiento
2 soportes en L pequeño
Eje metálico
Deslizador para eje metálico
Cuadro de proyecto
Estructura Material (yo usé un trozo de roble que tenía puesta cerca)
Fuente 12 Vdc
Socket conector que coincida con la verruga de la pared
Regulador de voltaje 7805
Desbloqueo de la puerta RFID:
Lector de etiquetas RFID
Etiquetas RFID
Cerradura electrónica
Temporizador 555
Cuadro de proyecto
Condensador de 220 uF
1800 uF Capacitor
90k resistencia o potenciometro de 100 k
10k resistencia
Relé de estado sólido de 5VDC
Fuente 12 Vdc
Regulador de voltaje 7805
De uso general:
Alambre
De la soldadura
Tubería del encogimiento del calor
Abrazaderas de plástico
Varios tornillos y tuercas
JB Weld
Tiempo
Paciencia
Bueno... eso no es una pequeña lista y no estoy seguro aun tengo todo, va volver a publicar esto para cada sección del subsistema para que no tenga que seguir haciendo referencia a esta página.

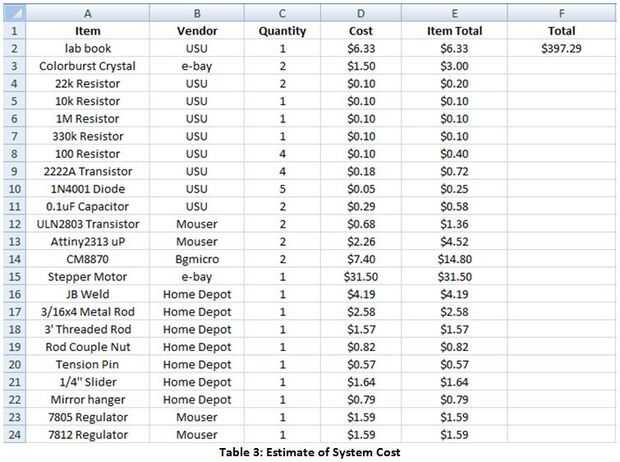

Presupuesto:
Hice mía por unos $400, pero eso fue con ensayo y error y compra cosas que no terminan con el corazón del sistema (decodificador DTMF) se puede hacer para ~ $20 y subsistemas pueden ser barato o caro real según lo que desee.
