Paso 41: Subsistemas adicionales: seguridad
El cargador suministra corriente a un LED a través de un interruptor de lengüeta magnética (interruptor enciende y apaga en la presencia / ausencia de un imán). El interruptor de láminas magnético está conectado para que cuando una puerta o ventana es abierta el LED se encenderá. Alternativamente, como se ha mencionado puede hacer que la salida no enciende el LED y en cambio tienen un regulador micro de su estado de señal y deje que la uC a decidir qué hacer al respecto.
Para conectar el sistema:
1. Elija un lugar discreto para poner el cargador y la batería. Áreas de bajo tráfico son los mejores como quieras dejarlo encendido todo el tiempo.

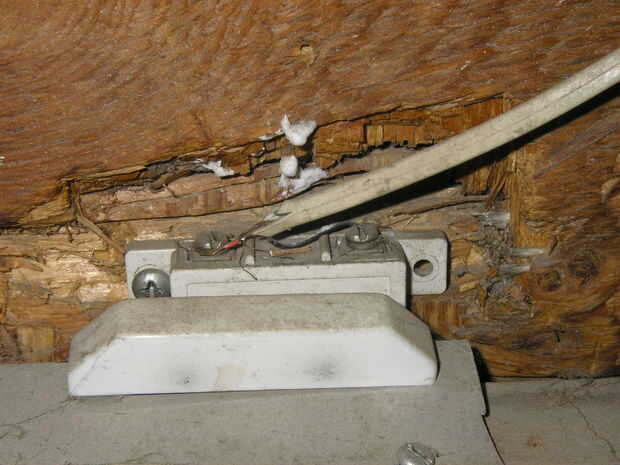

2. montar la caña conecta las puertas / ventanas puertas de cochera.

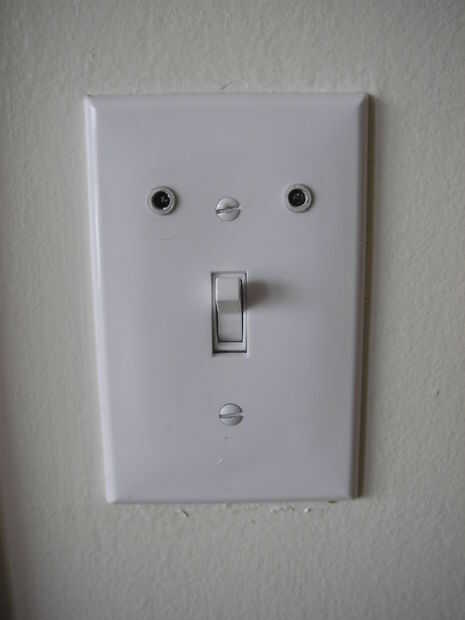

3. montar el LED en algún lugar que se ve bien. Sugieren utilizando el tipo de LED montaje incluí como una imagen, y se ven mejores cuando se instala en una placa estándar de interruptor de luz justo debajo del interruptor. (No se sorprendió cuando retirar la placa, apague el interruptor primero).
4. Haga las siguientes conexiones con cable
a. desde el terminal positivo (+) del cargador al terminal NO (normalmente abierto) del interruptor reed
b. en el interruptor de la terminal COM (común) de la caña a la pata larga del LED o micro-controlador entrada.
c. de la pata corta del LED mediante una resistencia y hacia el terminal de batería negativo (-)
Puede que no necesite la resistencia dependiendo de cuánto tiempo pasan los cables. La resistencia del alambre puede ser suficiente para proteger el LED sí mismo de la elaboración de demasiada corriente. Para calcular qué resistencia necesita o si uno necesita utilizar la siguiente fórmula:
(V-Vfd) / I = R
Donde V = 9V, Vfd es la caída de tensión directa del LED (~1.2-3V generalmente), es la deseada corriente (10-15mA) y R es la resistencia combinada del cable y resistencia. Con el mayor de los valores que dio aquí tendríamos:
(9-3) / 0.015 = 400 ohmios
Así que la resistencia combinada de alambre y resistencia tendría que ser ~ 400 ohmios
Si alimentas la entrada en un micro-controlador Asegúrese de que usted no va a tener el micro tirar demasiado bien, use una resistencia de 1 k entre el cable y el pin del microcontrolador. Los LED son baratos, palomitas del micro pueden conseguir costoso.
