Paso 44: Actualización del sistema: tarjeta de interfaz de usuario de IR

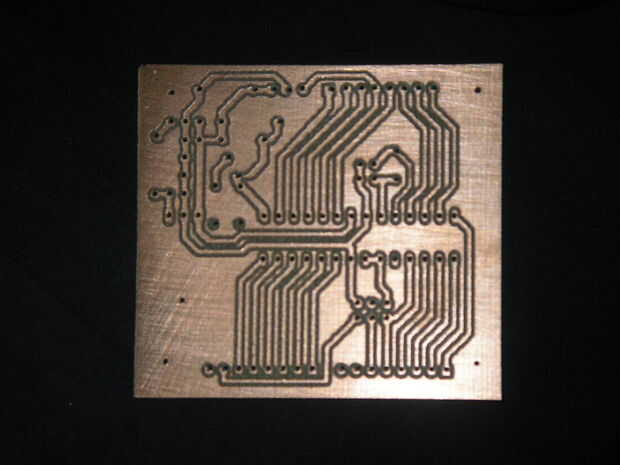

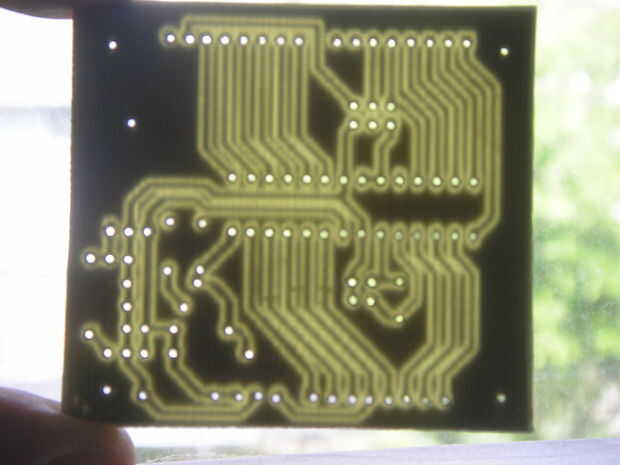

Hay varias opciones para conseguir un PCB de aspecto agradable, usted puede ir a una casa fabulosa, químicamente grabar la Junta (este método solo tiene un montón de opciones ). Personalmente para lotes pequeños o uno-de es prefiero mill a un PCB usando el plugin de águila PCBgcOda en mi máquina CNC casera . (Trabajando en un segundo, CNC única PCB, que probablemente sea mi siguiente instructivo ya que llevo un montón de fotos). Esta manera no tener que tratar con productos químicos, o laborioso perforaciones a mano tampoco.
Si está configurado con un CNC:
1. Descargar águila
2. Descargar PCBgcode
3. PCBgcode de la configuración para que coincida con sus especificaciones de la máquina
4. abrir mi archivo de diseño de tablero de águila de RC5 que estaba disponible en el último paso.
5. ejecutar la URL PCBgcode que escupir código específico para la configuración del CNCs
6. Coloque algunos cobre revestido tableroplano a la broca de corte (prefiero una tabla del vacío que yo cuidadosamente nivelado pero hay un montón de opciones)
7. molino a su PCB
8. Perfore el PCB
9. Limpie la placa de cobre con un papel de lija
10. preparación de la soldadura.
... va a tener que hacer un instructable sobre este proceso... Los enlaces anteriores le dará más todo lo que necesita hasta que puedo conseguir uno para arriba sin embargo. Pregunte que si usted asilo preguntas esto solo es un gran tema.
