Paso 4: Partes importantes de la hoja de datos (si existe)
Por lo que la parte de digikey que elegimos tiene una hoja de datos disponible en digikey
http://www.us.Kingbright.com/images/Catalog/Spec/WP7104LGD.pdf

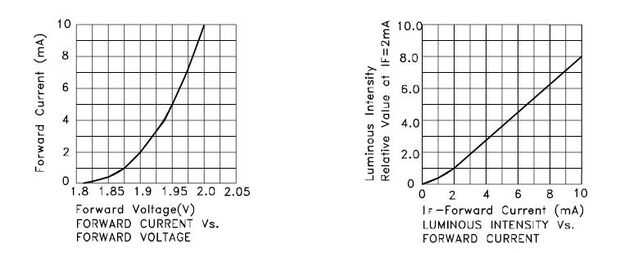

Toda la información en la hoja de datos es valiosa para varios ingenieros. Para nuestro propósito inmediato, página 3 tiene los 2 gráficos importantes que nos importa. En la foto a continuación, nos informan de la corriente a la respuesta de voltaje (curva IV) del diodo emisor de luz y la intensidad versus la corriente.
Una resistencia sigue ley de ohms V = IR, un diodo no.
Un diodo tendrá una tensión relativamente fija a través de él una vez que se enciende. Se trata de la "tensión de paso" también conocida como la "vuelta de tensión". Esto es donde el cálculo resistencia limitadora actual toma forma.
(Vsupply - Vforward) / corriente máxima = valor de la resistencia de limitación de corriente.
Ejemplo:
con pilas de 9V, 1.9v tensión hacia adelante, hacia adelante actual = 2mA,
(9v - 1.9v)/0.002A = resistencia de ohm 3550.
Si funciona igual o inferior a la recomendada operativo actual el dispositivo va a durar muchos años. Es aceptable usar un valor de hasta un decade(10x) más grande que la actual limitación valor de resistencia que da la fórmula.
Esto funciona para cualquier tensión de alimentación, el valor de la corriente permanece fijado por lo que el valor de la resistencia sólo tiene que aumentar para mantener la fórmula equilibrada.
Ejemplo: Si querías enchufe en una pared (no se recomienda!)
(170v - 1.9v)/0.002A = 84, 050ohms (84k)
PERO: 168.1v X 0.002A = 0.3362W (ligeramente mayor que 1/3W).
A través de agujero de resistencias vienen en 1/16, 1/8, 1/4, 1/2, 1w, 10w variedad.
Así que para que funcione sin que se queme la resistencia debe utilizar un 1/2W, 84k resistencia (o mayor)
El dispositivo funcionará en corrientes más altas y conseguirá más brillante, pero se quemará! El gráfico a la derecha muestra que el aumento de brillo es lineal a la corriente. Si quieres un LED más brillante y usted lo quiere comprar, una para el brillo quiere o estar preparados para reemplazarlo.
