Paso 7: Alambre de todo
Introduzca el núcleo de la chispa en la protoboard mini para que la
pernos en el lado con los pines digitales es una protoboard y el lado analógico cuelga apagado. Sólo necesitamos digitales pins aquí y el lado analógico será desconectado.

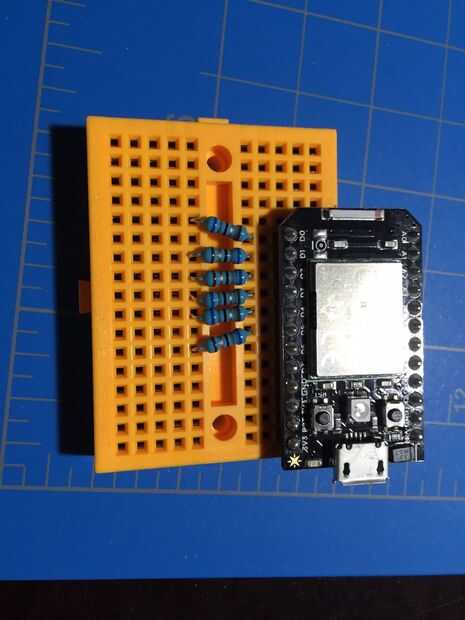

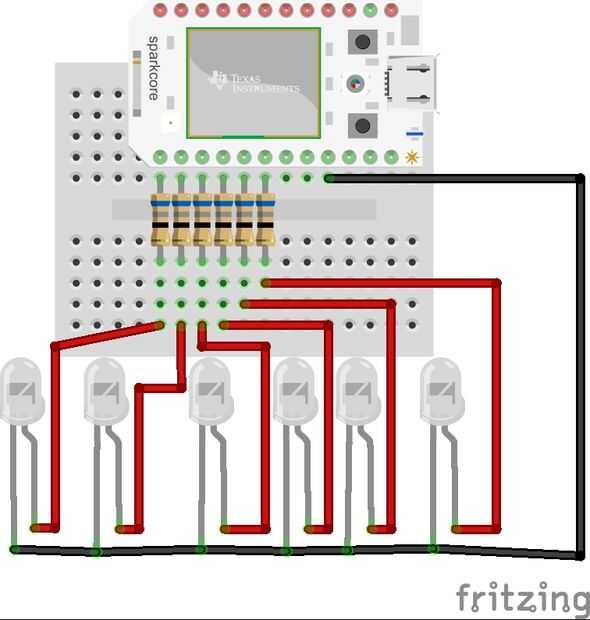

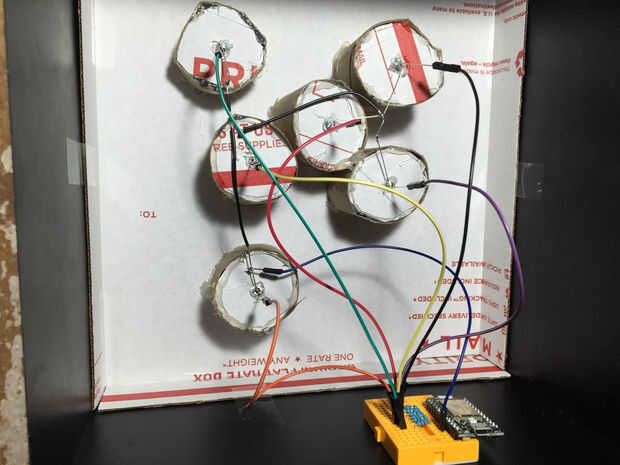

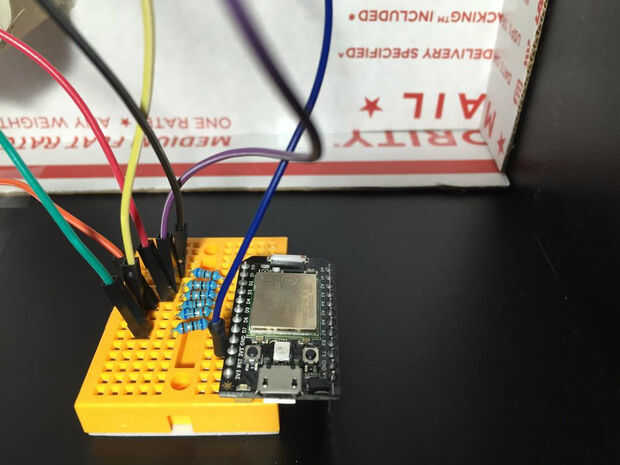

Lugar 68 ohm resistencias (depende de la tensión de paso actuales de tus LEDs) a través de la brecha del centro de los pines D0 a través de D5, estos seis serán los pines sólo digitales que utilizamos en este proyecto. Ahora tome un macho a hembra del cable puente y conecte el lado masculino en el protoboard y el lado femenino sobre la pierna del ánodo de los LEDs individuales.

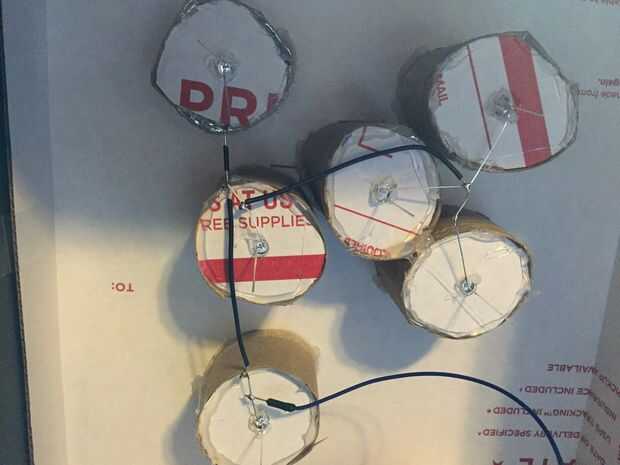

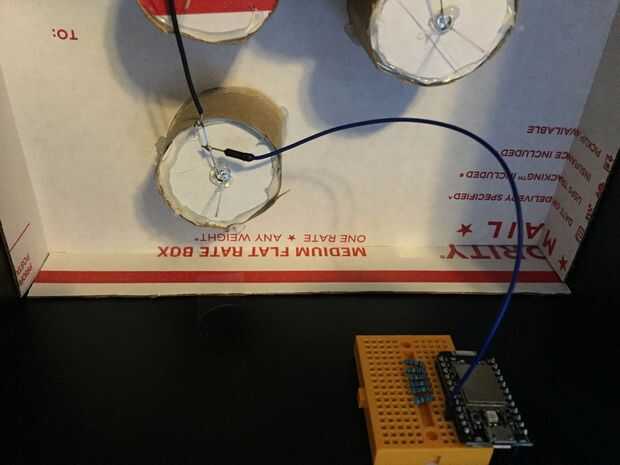

Elegí a cátodos todos juntos a una tierra común para simplificar el cableado. Soldó estas juntos rápidamente pero no es necesario si no tienes un soldador (podría apenas utilizar macho para cables de jumper hembra para cada uno como hacemos para los ánodos). Conecte la línea de tierra común a la tierra de la base de la chispa a través de la placa. Utiliza un cable macho-macho puente aquí y acabo de soldar un extremo de ella a la tierra común y enchufa el otro extremo de la placa.
Enchufe el núcleo de la chispa a través de micro USB a un puerto USB o adaptador de corriente.
