Deja la cara, cada persona mayor de 30 años habrá jugó en los salones recreativos como un niño, ya sea en Butlins, o Blackpool, o incluso en una poco grasiento cuchara que Double Dragon de 20 p a tiro por mi casa, ya que el espacio es de una prima que tiene una cabina de tamaño completo es no factible en su casa media de UK.
Así que decidí reducir su tamaño, suerte quiso que ha habido unos inscrutables aquí que indican cómo hacer uno que cabrían en una pequeña mesa de centro o estantería.
Pero uno que ha llamado más mi atención fue por JackandWho
Que utiliza el gabinete de la arcada de ion iCade, fue realmente útil para darme ideas sobre cómo todo en la materia, las limitaciones en el diseño es, literalmente, su propia imaginación y paciencia.
He pegado con el iCade ya que es un kit poco práctico, pero cambiado unos pocos bits, en el diseño de JackandWho
Desnudo en cuenta algunas fotos pueden venir de mi estructura original, algunos de la Donk-ade. Sólo depende de qué imágenes estaba tomando en el momento.
Lista de la compra.
Ion iCade
¿Estas son un poco difíciles de conseguir por ahora, ya sea personas no toman muchos hasta en el Reino Unido, o están hording para sí mismos, pero yo he de origen algunos en eBay y Gumtree, no pienso pagar más de £35 inc p & p para conseguirlos, otra cosa que simplemente no parece correcto cuando no ese costosos comenzar con (derecha)? En serio aunque si alguien tiene para vender por favor, Dame un grito.
http://www.ionaudio.com/products/details/ICADE
¿Qué son jugandolo? ¿Caja de PC/Pi/Android?
Decidido en lugar de utilizar un Pi de frambuesa me decanté por un funcionamiento de PC mini r600 de Acer Revo que HyperSpin en Windows 7, el diseño compacto hace de ranurar en el diseño realmente bien. RAM de 4gb el disco duro interno de 500gb (sobre £60, pero tuvo uno de una vieja configuración del reproductor de medios que tenía). Siempre puedo poner en un rPi si quería alguna vez otra versión "lite", que disminuiría el costo un poco (pero probablemente volverá para arriba cuando el que Ive decidió para una tarjeta de clase 10 de 32gb). Yo he logrado conseguir uno tan bajo como £40 sólo necesario RAM adicional (6) y mal ejecutar todo desde un HDD externo que tengo ahí (750gb).
http://www.eBay.co.uk/ITM/Acer-Revo-Aspire-R3610-A...
También pude agregar en la UEM extra como Sega modelo 2 que funciona perfecto en este ordenador en estas especificaciones, PSX es el siguiente nivel que necesito para probar cuando llego de la UEM / ROMS.
Su tomado un poco más de espera para conseguir configurar PC sabio, como estoy clasificando hacia fuera de la configuración del Hyperspin usando videos de Austin simplemente en YouTube, pero su todo listo para montar una vez que se ordena. Es la descarga y cachondeo roms y luego conseguir obtener ilustraciones y todo, hasta su venida en alrededor de 100 GB usado, que es juegos, cab arte video etc de la UEM, etc, con aún más roms y emus para agregar.
En la actualidad las consolas instaladas son las siguientes
NES, SNES, Gameboy. Gameboy Advance, Gameboy Color, Atari 2600, MAME, Sega Master System, Game Gear, Megadrive, 32 X, MegaCD, Sega modelo 2.
Obviamente más se añadirán como ir adelante, esperemos que PSX,
pantalla de 10.1 pulgadas IPS Digital (£42)
http://EUD.DX.com/product/10-1-digital-IPS-Screen-...
Decidí que si iba a poner una pantalla en, no quiero uno pequeño, como puedo jugarlo en un iPad en ese tamaño, idealmente Id les gustaron uno con un altavoz en pero no importa, así que optó por una pantalla de 10,1 pulgadas, funciona un tablero de control que también tiene un encendido apagado interruptor , pero una vez su en se puede quitar por lo que uno menos cables y su tiene un HDMI de entrada como el PC que es una ventaja añadida.
Debe montarse de alguna manera, ya que hay no hay agujeros, pero slim (aprox. 3mm) y ligero para tener esos 3M colgando tiras pegado a él y montado en un par de cuadras de desecho de la madera como el taxi sí mismo tiene unos 3mm de cada lado de la proyección de la pantalla desde la pantalla, así que balancear hacia fuera la madera viene en útil para pegar contra. También pude poner un bisel en ella si quería, pero no veo el punto, parece aceptar como es.
http://www.HomeBase.co.uk/en/homebaseuk/3m-Command...
Codificador de USB + 8 modo Joystick + 10 botones (£24)
http://www.eBay.co.uk/ITM/201339516154?_trksid=P20...
Les pregunté para cambiar un par de los colores de los botones amarillo y azul ven muy bien iluminado. También encajan perfecto en los agujeros originales (estos los vinculados específicamente) así que no hay perforación adicional (aparte de la adición de nuevos agujeros para los botones start/select/escape/power frontales y laterales).

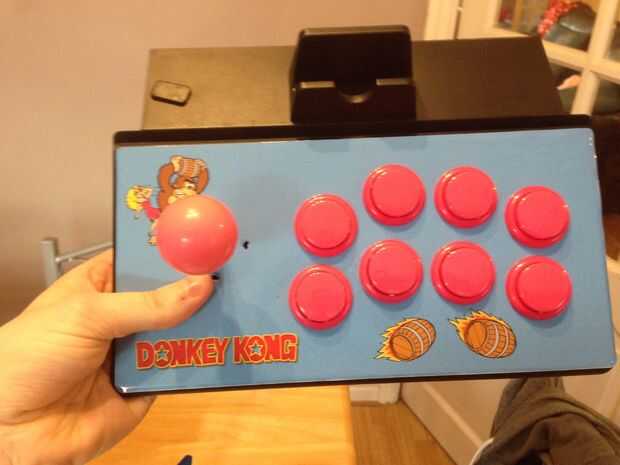

Como se puede ver en algunas de las imágenes, esta será mi segunda generación, como estoy planeando hacerlo todo burro Kong Style, con juego de botones de color (no iluminada) y colores a las etiquetas y carpa.
Para obtener información, si usted está recibiendo botones Sanwa de tipo que no son iluminados, usted tendrá que afeitarse un mm de cada uno de los agujeros de botón en el iCade para montar, los agujeros son demasiado pequeños sólo eso poco.
Botones iluminados caben perfecto ya que son un poco más delgadas debajo del botón y atornillar con el negro bloqueo de anillos que vienen con ellos.
Interruptor de encendido
Hice lo mismo que detalles de la mandíbula con el en botón, pero utiliza los pines de la Motherboard, Tarjeta madre para crear un interruptor de apagado que fue muerto fácil después de sacar el botón de encendido rescatado de un viejo PC costes adicionales, el único problema no es la pérdida de 2 ranuras USB, pero sólo necesito unos 4 de todos modos, que él todavía tiene uno para el joystick , uno para USB altavoz, uno para tira de LED luz (para la carpa) y potencialmente de un Bluetooth dongle debe decidí hacer una configuración de dos jugadores y uso un mando PS3/Xbox 360, que no suena como una muy mala idea si lo pongo en juegos PSX.
Si usted no puede salvar a uno desde un PC usted puede conseguirlos bastante baratos, y vienen con LEDs también si desea hacerla extra poco más auténtica en la ranura de moneda (he probado y una LED comenzó a oler burny, tan desechado esa idea por el momento) podría probar y un enlace a la Galería cero tablero de demora que tiene un 5v hacia fuera.
http://www.eBay.co.uk/ITM/261844111622_trksid=P206...
Altavoz USB
Mientras tengo el espacio en la parte posterior del caso para poner los cables en iCade, no quería que muchos a estar molestando, así que esto era un poco grande, no necesita una toma de audio y solo va en las ranuras USB, el sonido es ruidoso! a pesar de su diminuto tamaño puedo ajustar para adaptarse a través de salida de sonido de la PC, no demasiado fuerte para ser prepotente y no demasiado tranquila para no disfrutar, puedo ajustar todo cuando la pantalla va como va a ser detrás de la pantalla, su realmente bien llevado a cabo en lugar que es la misma longitud que la brecha entre los paneles y se mantiene en su lugar correctamente por las dos piezas de madera que sostiene la pantalla en su lugar.
http://www.eBay.co.uk/ITM/Portable-USB-multimedia-...

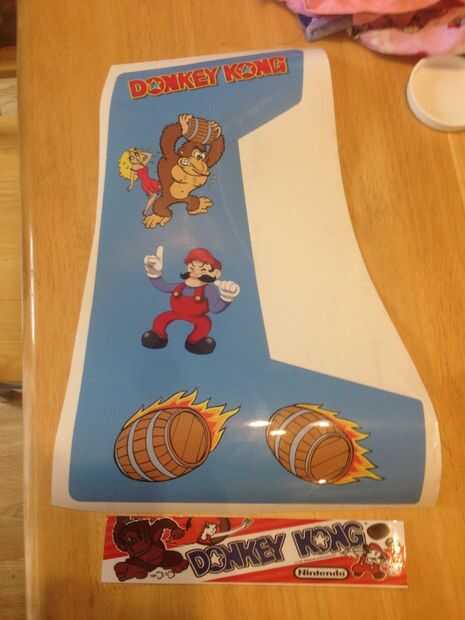

Diseño - etiquetas (encargo para Kong Donk-ade - £30)
https://www.Facebook.com/RockStarPrint

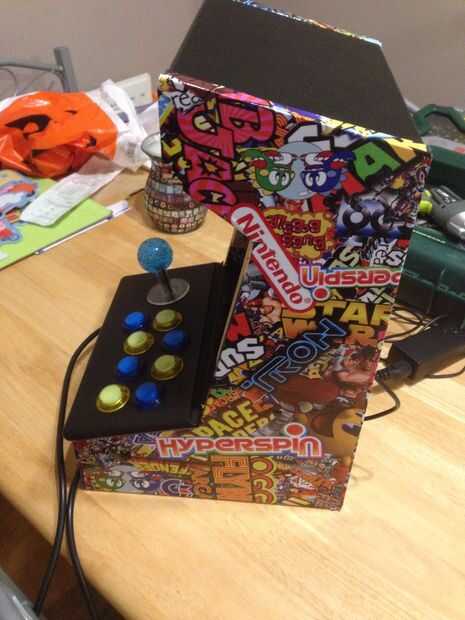

Utiliza Rockstar imprimir para conseguir un diseño de etiqueta-bomba (aproximadamente £10) para envolver alrededor de la cabina en la construcción anterior, en este plan para hacer un Donkey Kong paneles como SW de mandíbula los, están encantados de hacerlo si usted proporciona las medidas y requisitos. Para la versión DK he preguntado para paneles laterales, cubiertas de Panel de Control y marquesina que creo que han llegado muy bien, estas serán las últimas cosas a salvo consigo muerto excitado y empezar a pegar cosas en.
Mal también incluye un PDF con la plantilla de arcade con todas las medidas para el arcade
Plástico acrílico para carpa (alrededor de £4 por cada uno)
Porque RS imprimir no imprime directamente sobre el acrílico (vergüenza realmente) que necesitaba para conseguir algunos de acrílico cortado a la medida por lo que pedí en eBay cortado a la medida para mí, soy mierda generalmente con medidas pero esta clavado por lo que yo he guardado los detalles para su uso futuro, la etiqueta de la marquesina ajusta perfecto como el resultado de mi experto de medición. Como su claro soy capaz de poner una tira de LED brillante detrás de modo que se encienda en el arranque, añadiendo a la arcade siento del, pozo el arcade.
Las medidas son 223 mm x 45 mm, en un pedazo grueso de 3mm en el caso de que se lo pregunte,

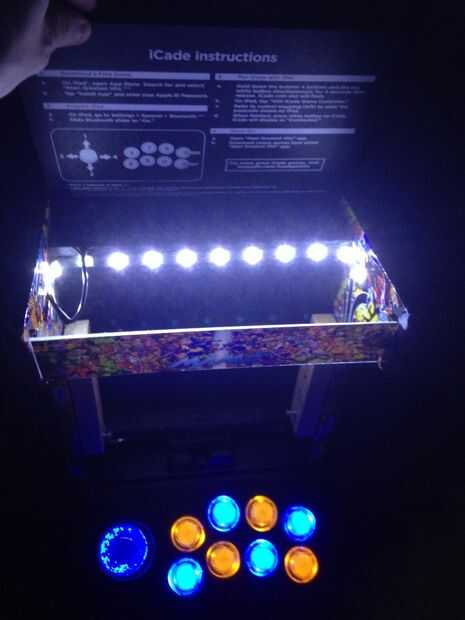

Tira de LED (alrededor de £4 en eBay)
Otra vez, eBay al rescate, he optado inicialmente por una luz de lectura de libro con LED muy brillante, pero he perdido, que sabe lo suba y en la creación de otra, por lo que decidió para las tiras de luz brillantes que apague el USB, por Dios están estos brillantes, que encajen primero luego cheque funciona después de que has puesto la carpa. Me veo obligado a superar un montón de purga en la pantalla de la luz, tan mal probablemente llene el área justo por encima de la pantalla, donde la inclinación es en la caja, con una pieza de plexiglás negro sólido, su encendedor y se puede poner con una pistola de pegamento caliente ayudando a reducir el peso, si consigo realmente arrogante podría obtener una tira de LED azul y elevar el arcade un poco en unas patas de goma y llevó la tira alrededor de la base.
Por lo es mi lista de compras, creo que todos en su coste de £150, pero vale la pena pagar una pantalla decente, botones sólidos y si voy para Hyperspin, una PC pequeña pero muy poderosa que puede manejar.
Permite así obtener construyendo!
1. rip / tira lo
Comencé por desmontar el iCade con una llave Allen y procedió a quitar los pegatinas y paneles que se encuentran en el caso, la parte frontal del panel de control pelado apagado fácil, sólo una pegatina, pero los laterales un poco de trabajo, tómese su tiempo y utilizan un cuchillo para conseguir debajo de él y pele lentamente, puede salir en trozos grandes , puede salir en bits, obtendrá, después de eso lijar para quitar de la capa superior áspera, puedo rociarlo pero la etiqueta bomba fue OK sin pulverizar, así que los paneles DK deben demasiado.
2. Atornille lo!
Una vez que el iCade es deshacer el panel de control necesita ordenarse, la unidad de los bancos más hay 16(!!!) tornillos en él, incluyendo dos tornillos de seguridad, si alguna vez has desmontado un Xbox 360 para hacer un RROD fijan, debe tener un tornillo torx establece lo suficientemente grande para estos tornillos, quitar y les bin, no se moleste en poner en , 16 tornillos es overkill, Ive conseguido con sólo 8 después de la fijación de espalda.
A continuación es eliminar todos los botones de la caja y los cables etc. del joystick y botones y retirar el PCB Junta que esta dentro, como Im usando una tabla de cero-retrase no necesario, rip así y chuck, hay sin embargo un LED que va en la ranura que une a la Junta mantener que puede venir práctico (puede ir en el tablero ZD en la ranura de 5 v y cuando el ordenador está energía - energía de USB - huzzah!).
Los botones de arcade son bastante largos y los anillos negros que los rodean están ajustados a la siguiente, finalmente a torcer hacia fuera. y tampoco puede mantener los ejes de balancín que acompañan o bin em, Ive mantuvo pero consiguió deshacerse de los viejos botones y mantienen algunos de los anillos en el caso de decidir utilizar los botones iluminados.
3. la palmada una pegatina para el parachoques en él!
Su vale la pena destacar en este punto que dijo que no iba a instalar las etiquetas hasta que terminé, estaba un poco aprensiva aquí que necesito instalar los adhesivos panel de control antes de montar los botones nuevo, que sería demasiado incómodo tener lo contrario cortar alrededor de los botones, para un trabajo rápido 15-20 min establecen la etiqueta y usar un cuchillo afilado corta agujeros ásperos , los botones se cubrirá las discrepancias como que están empujado hacia adentro. PERO, los botones de estilo de sanwa que demasiado grande para ir en los agujeros, así que un trabajo rápido con una multiherramienta para enarenar hacia fuera un círculo más grande teeny bit fija esta cuestión, entonces aparecen, según las pegatinas y el gran tamaño del botón de cubren cualquier discrepancia, pero no se ve como hay YAY
También debían Fije el panel delantero mientras planea perforar y no quería ser cachondeo ronda más tarde con más agujeros, así que poner en marca para arriba y taladro, que me lleva a...
4. el Sr. taladradora
También necesitaba agregar que un par de extra tiene el CP a fin de crear mis uno botones Start/Select/moneda/reproductor, sólo estoy usando dos pero cuando en un emulador simulará lo que necesito, así que he perforado 2 agujeros de 24mm en el CP para permitir que los botones para ser montado, esto que tenía que hacer muy temprano ya que era un dolor que anteriormente , Yo lo hice en tiempo pasado cuando vacíe los botones donde todo en lugar y no era diversión tratando de tener cuidado de no perforar uno de los botones en el interior, así que lo haré esta vez mientras el caso es.
También era un buen momento para crear un adicional 3 agujeros, un agujero de 24mm en uno de los paneles laterales y otro dentro de la CP para el cable para ese botón, esto no tenía que ser en cualquier lugar cerca de 24mm, pero debe ser en la ubicación correcta en el CP a casarse hasta. Y un pequeño agujero para el botón de encendido que mal tomar una decisión sobre su ubicación más adelante, probablemente en el panel opuesto.
Otra vez con la fabricación de Im de los agujeros que puedo necesitar hacer que esa fracción poco más grande, así 25mm en este caso, así que los botones de ranura en ok. Ahora que sé esto no se reunió con el mismo tipo de furia que los botones de la CP.
5. P-p-empuje real bueno!
Montar todos los botones según los datos correspondientes en el tablero de retardo cero, usted puede entonces prueba los botones mediante la calibración en el PC una vez conectado vía USB, después de su calibrado, atornillarlo todo respaldo, manteniendo los cables del panel lateral del agujero, sin necesidad de conectarse al panel lateral hasta que nosotros todavía estamos reconstruyendo , sólo trabajos a prueba desconecte por ahora y dejar de lado.
Si decides a calibrar en un Raspberry Pi, sólo se puede hacer en juego y establece que cierto, así que hacerlo por consola, presione TAB o F1 creo que mientras que en el juego para que aparezca el menú secundario, esto es en el RetroPie si usando ese emulador especial suite.
6. edificarme, botón de oro
Volver a montar el iCade menos el panel de control por ahora, inicialmente le puse una base en para mantener la PC, pero fue un ajuste demasiado apretado con todo el cableado, etc., pero al menos con él en lugar de su ayudó a distribuir el peso cuando es montada en la PC, pero tuve un nuevo dilema donde poner la PC y aún mantenerla optimizada , la PC sí mismo es muy pequeña no más grande que un plato de comida por lo que su huella es muy pequeña y su luz bastante también.

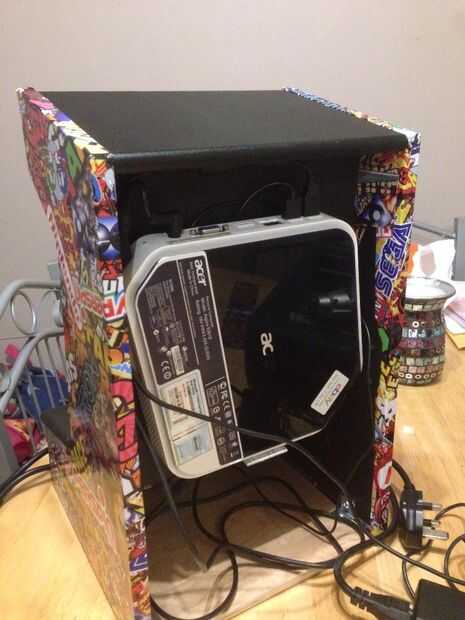

La mejor manera que encontré fue a montar contra la parte trasera de la iCade, utilizando un pequeño soporte atornillado sobre el panel, fue fácil encontrar una manera de montar, 3 M marco tiras! como planeé con la pantalla que puse las tiras muy estratégicamente en la parte posterior de la caja, entonces directamente sobre el panel, el soporte sostiene en su lugar muy bien, mientras que las tiras de mantienen la PC de la mudanza, decidió dejar las tiras atadas toda la noche para dar un buen palo adhesivo luego retirado, no temas aquí y he consiguieron suficiente espacio para poner los cables que necesite (4 x USB HDMI y poder).

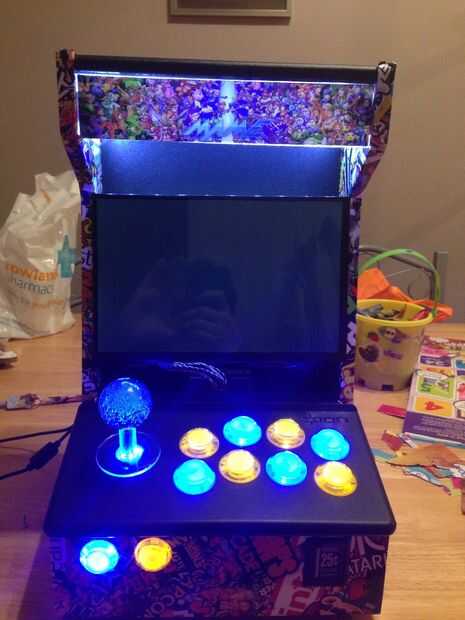

Otras secciones que tengo que añadir son los dos soportes de metal que la marquesina, pegué la marquesina, en lugar de intentar ser fantasía, una idea era utilizar bandas magnéticas pero no pensaba que llevaría el peso del acrílico (no, sólo que poco demasiado pesado) pegamento así es! Utilicé una pistola de pegamento caliente para cubrir sólo el soporte en y alrededor de él, te seca claro menos sombra en la marquesina cuando su encendido, tengo que averiguar donde van la tira de LED, que originalmente estaba sujeta encima de mí y tratando de juzgar a una distancia que daría a luz enfrente de la marquesina, pero needn't han preocupado como la brecha entre la parte trasera y el marco es de unos 10cm que es más que suficiente, su tiene una cinta adhesiva en él, así que fue muy bien, me perforó un pequeño orificio para el cable USB ir en más de una hendidura realmente lo dejó sentado, que lo fresco de la iCade es que la tapa superior permite girar, así me da un espacio de trabajo en lugar de tener que adivinar y funciona virtualmente dentro de la caja. También tengo que añadir en el acrílico negro para deshacerse de cualquier corrimiento de la luz en caso de que deteriora en la pantalla, o madera de cualquier uso.
edición, esto realmente funcionó hacia fuera mejor de lo que pensaba, sin duda necesitaba poner algo bajo la carpa para eliminar el sangrado ligero, que puede extenderse en la pantalla y no quiero. como sólo un proyecto casa mal utilizar un trozo de cartón y spray negro, pero para otros proyectos, es decir, personalizado lo que para alguien utilizaría madera o sólido metacrilato negro.
Edit - le no sangrar, pero parece extraño por lo mal del cojín con un pedazo apropiado de plexiglás.
7. estoy corriendo fuera de títulos extravagantes!
La pantalla es fácil muerto, conecte hasta y use la ranura que normalmente tiene el iPad para alojar los cables, sólo van a la parte inferior y en la parte inferior de donde es el PC, así que sólo puedo conectar directamente a la tarjeta de control, luego a HDMI, usa fuente de alimentación separada para el PC, que es un dolor pero ¿qué puede hacer?

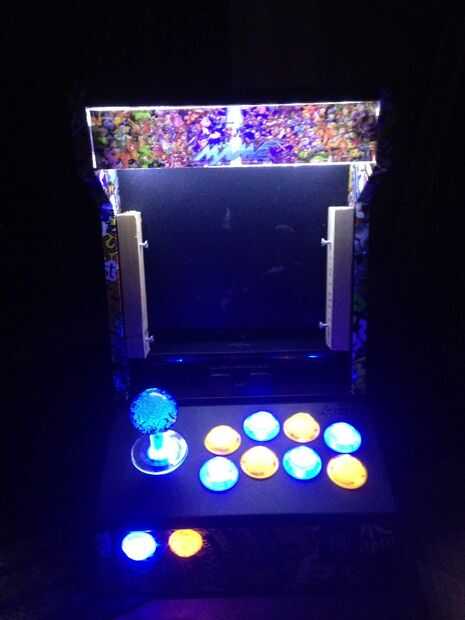

Agregar las dos piezas de madera a ambos lados de los paneles me permite montar la pantalla fácilmente, al igual que hice con el stick PC, palmada en, juego de.
8. hablar si tienes otro título peculiar esta versión!
También tenía que agregar en el altavoz, como va a sentarse detrás de la pantalla, uno de los problemas es que la ranura que menciona que tiene el iPad necesita eliminar, en el primer intento que esto fue moldeado por ello necesita una sierra que, en la versión DK que esta fue bien así que atornillado apagado y me dio el espacio que necesitaba y con esta versión los altavoces pueden hacer frente hacia fuera en vez de para arriba y estar detrás de la pantalla, así que hay un bono de poco y caben los cables por los agujeros
9. OK Computer
Ahora necesito el PC listo para usar, lo abre es un doddle, cuenta con 1 tornillo (en comparación con el 16 en el Panel de Control!!!!!!) y un broche de presión rápido abierto y Im en, que tenía que quitar el botón de encendido y reemplazar con una en apagado, esto fue un poco de ensayo y error ya que no me diga lo que se relaciona con el interruptor de alimentación , finalmente la encontré y estaba listo para ir, aunque sacrificando 2 ranuras USB su valor para no tener que mantener encender un interruptor en la parte trasera, mantiene todo bonito y aseado.
Ahora que he hecho, tengo que volver a la computadora y crear un shell que carga directamente en Hyperspin y no me da todo el inicio pantallas, esto reduce los tiempos de carga y lo hace sentir más arcade como y menos como una PC de casa con un arcade atado a él. usted consigue la idea.
HyperSpin sí mismo, bien lo que puedo decir, es un dolor en el culo si se equivocan, pero hacer las cosas bien y su perfecto, usted no puede realmente ir mal si sigues simplemente Austins Hyperspin video tutoriales en YouTube, que incluso le da la mayoría de las cosas que necesita como obra de arte y archivos y cosas, acaba de obtener de la UEM y roms por otros "medios". Si usted es después el cerdo completo, Id recomendamos suscribirse a hyperspin y UEM-películas conseguir todas las ilustraciones de arcade y videos, realmente hacer una diferencia a su configuración.
La parte más difícil enfrentó inicialmente ponía encima de la palanca de mando, estaba contento con cómo fueron los botones, pero yo sólo no podía escapar el juego desde el emulador a través de Hyperspin, dado vuelta hacia fuera tenía joy2key y xpadder ambos instalados y fueron conflictivos, con eso fuera del camino estoy contento y listo para conseguir los juegos, instalar, el arte del juego y videos y configurar la PC como antes.
Una vez hecho esto, su listo para rock, montar y su hecho, muerto fácil!
También quería deshacerse de cualquier Windows, pantallas de inicio por lo que he descargado e instalado AutoSheller, cambiaron un par de los archivos de imagen que se encuentran en la carpeta todas las imágenes negro y presiona start, luego reinicia y borra todo apagado sin tener que pasar por los detalles de registro y cosas y lo hace todo por ti.

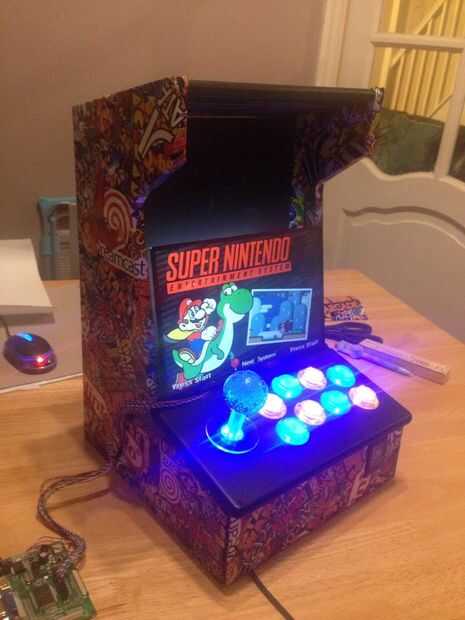

Ahora arranca como una pantalla negra durante unos 25 segundos y luego carga directa en Hyperspin, trabajo hecho.
10. permite obtener juntas
No voy a enseñarle a chupar huevos y explicar cómo montar un vinilo a algo, simplemente hazlo, el vinilo que he recibido es muy fuerte, así que Tómese su tiempo y evitar las burbujas así que ahora has puesto todo junto y deja frente, parece ace, pocos toque cosmético y ordenado ups , pero aparte de eso estoy muy contento con el resultado.

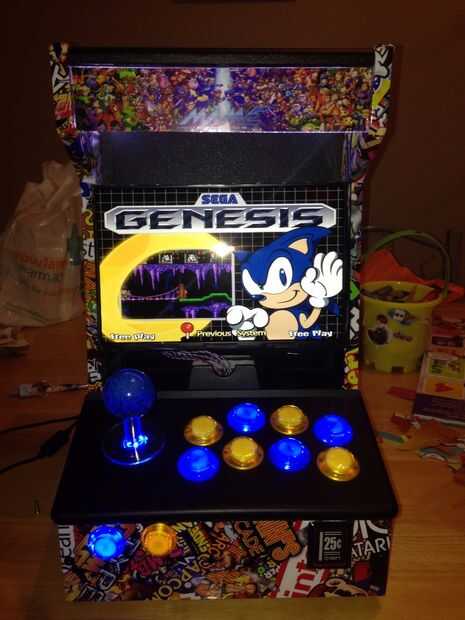

Mal post un par más de fotos de la arcada completa y el Donkey Kong uno una vez que termine para arriba y llega la nueva pantalla.
Espero que usted ha disfrutado de esto tanto como he disfrutado haciéndolo, como dije más fotos para venir, pero los comentarios son Bienvenido defo y mal responde a tantas preguntas como pueda.
Saludos
Dave
