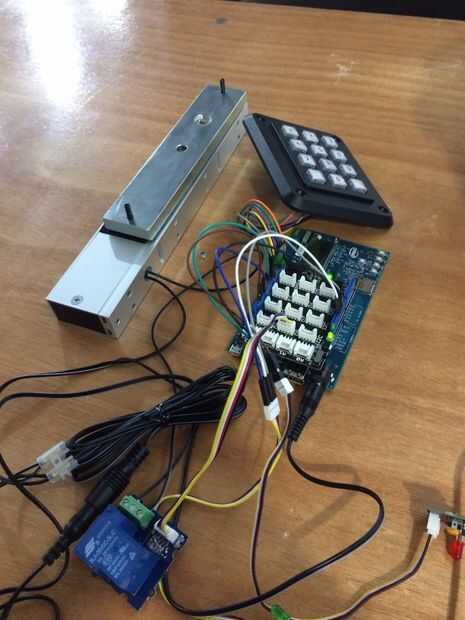

Paso 1: Montar las cosas

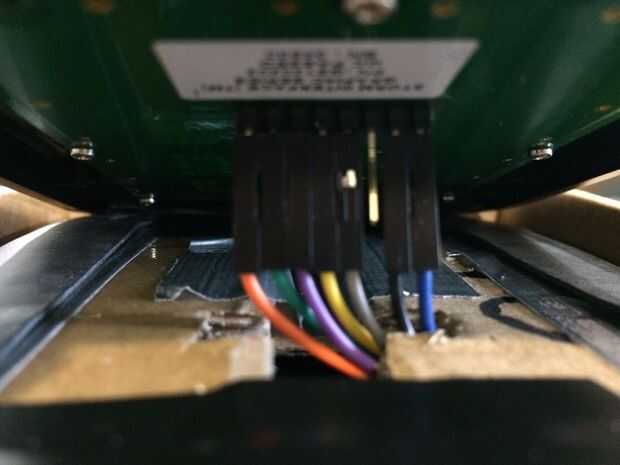

Conectar las cosas con cualquier GPIO disponible puertos (es todo GPIO), nuestra generación utiliza pines GPIO 0-3 como filas 1-4 en el teclado y pines GPIO 4-6 como columnas 1-3; Consulte las instrucciones del teclado para el esquema de los terminales.
Carril de alimentación 12v positivo debe dividirse al relé SPDT luego a la cerradura maglock/huelga.
LED puede colocarse en cualquier pins GPIO disponibles, nuestras construcción usos GPIO pins 10 y 11 que no están expuestos a través de un buen conectan el escudo sino de un conector de lado.
Conecte el relé utilizando un puerto GPIO estándar.
