Paso 3: Fije los componentes para el Arduino
Recibí el escudo personalizado de mi escuela. El escudo le permite acceder a pines de Arduino incluso cuando está conectada la pantalla LCD.
Este escudo de adafruit también debería funcionar:
http://www.Adafruit.com/products/196#tutorials
Usted puede comprar la pantalla LCD aquí:
http://www.Adafruit.com/products/714
Fije el escudo personalizado sobre el Arduino y el protector de LCD de eso.
Reloj en tiempo real

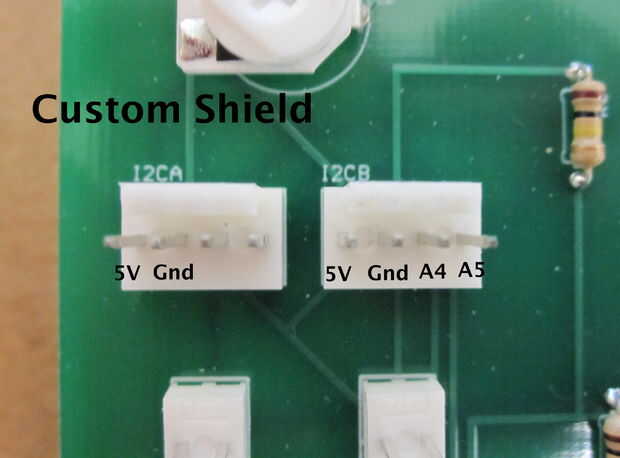

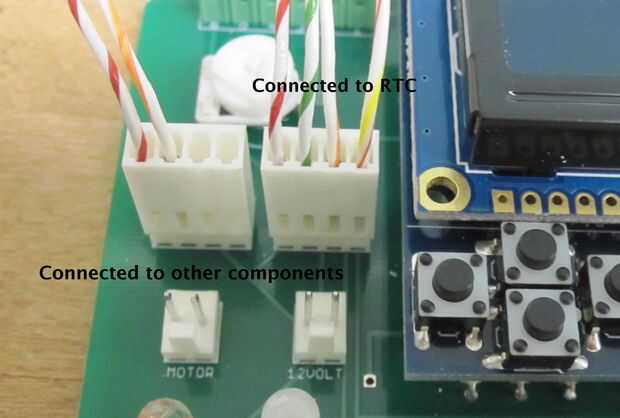

Fije el RTC a 5V, Ground, A4 y A5. En mi escudo personalizado, os adjunto el RTC para el conjunto de I2CB de pins.
Sensor de movimiento PIR
Cuando el pin el PIR va alta, se ha detectado movimiento.

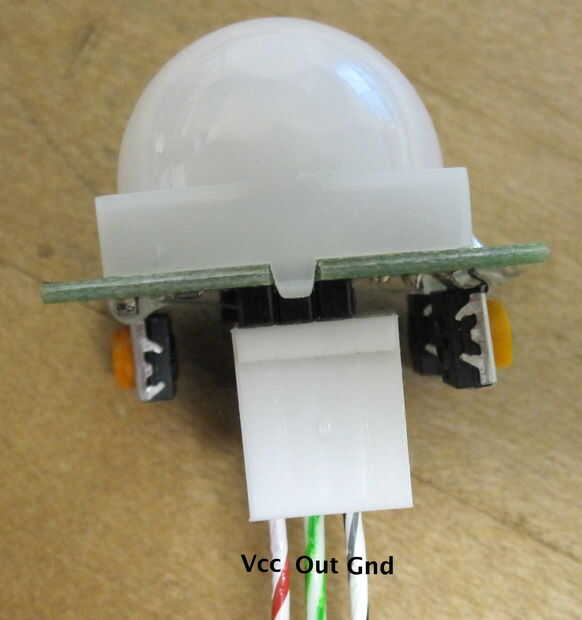

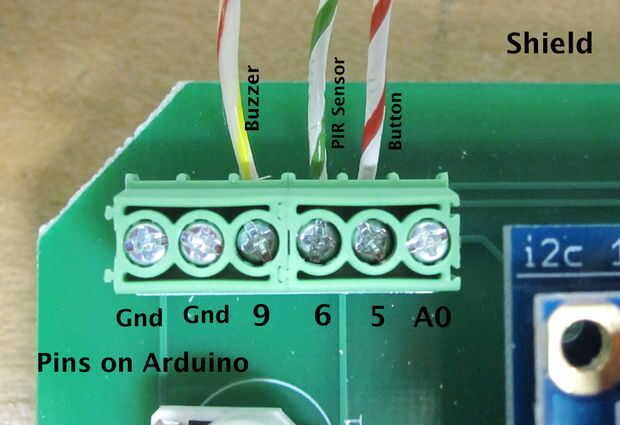

El sensor de movimiento Futurlec tiene 5 pernos. Sólo usé los 3 pernos adyacentes en la parte delantera. De izquierda a derecha, los pasadores son Vcc a tierra. Conecté Vcc a la fuente de 5V de Arduino (en el escudo personalizado utiliza I2CA para 5V y tierra), de tierra a la tierra en I2CA y a pin 6 en el Arduino (en el escudo personalizado, pin 6 correspondió al tercer tornillo en el terminal de tornillo verde).
Botón
Cuando el pin el botón va alta, que el botón ha sido presionado.

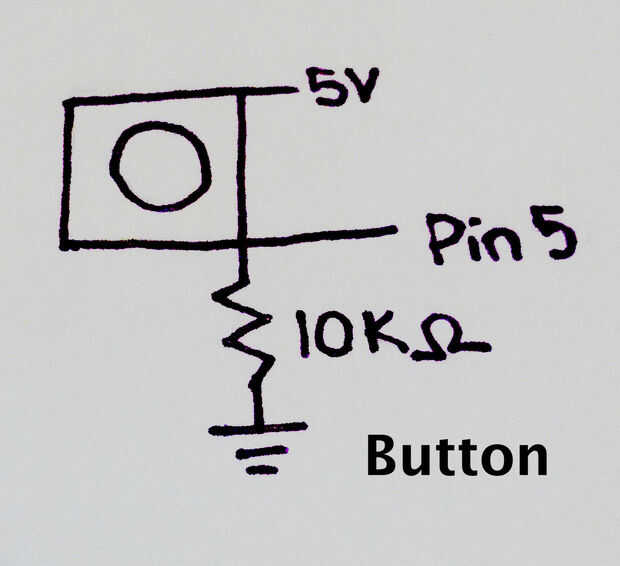

Uno de los pines en el botón debe estar conectado a 5V, el otro debe sujetarse a un resistor de 10kOhm y luego a tierra (ver foto enganchar para arriba) y al pin 5 en el Arduino (2 º terminal en el borne de tornillo verde mi escudo).
Zumbador
Un cable debe estar conectado a tierra, el otro cable debe estar conectado a Arduino pin 9 (tornillo terminal 4 en el escudo personalizado).
