Dormir n' Tweet (5 / 8 paso)

Paso 5: La construcción

La lista de piezas que te he dado son la mejor combinación que encontré. Le animo a encontrar uno mejor, pero este funcionó bien para mí. Es un circuito relativamente simple de construir. Lo único que toma algún tiempo es configurar el monitor de ritmo cardíaco. Una cosa que me encontré con que funcionó a la perfección era que tenía 8 conexiones a Arduino; exactamente la cantidad de cables en un cable de Ethernet cat5. No es de sorprender que alguien durmiendo hace cuando 8 cables pequeños están conectados a ellos. Rasgar en pedazos en medio de su sueño. Así que conectado un conector hembra para mi circuito por lo que pude conectar un cable Ethernet entre el Arduino y la unidad del sensor. Asegúrese de que el cable no es un cable cruzado. Esto hará que muchas cosas terribles que suceden. Yo estaba leyendo la salida de mi acelerómetro y sólo conseguía ceros y asustada frito propiedad de la empresa y nos golpearon aquí. Resulta que el cable enredarse era un crossover y realmente en mal estado con la cabeza. He recibido una paliza de menor importancia, pero nada demasiado grave.

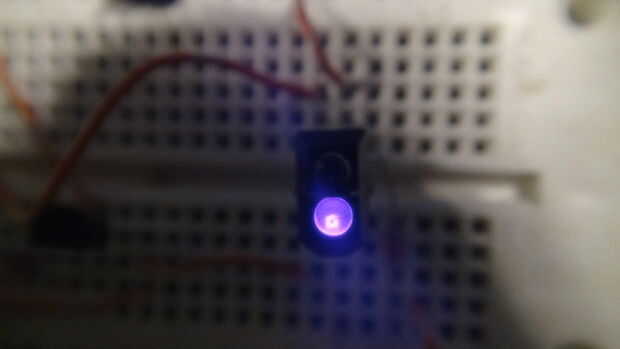

Si usted quiere asegurarse de que funciona correctamente el LED IR agarrar una cámara. El ojo humano es incapaz de detectar la luz infrarroja, pero se mostrará en cualquier cámara como un blanquecino brillante púrpura.

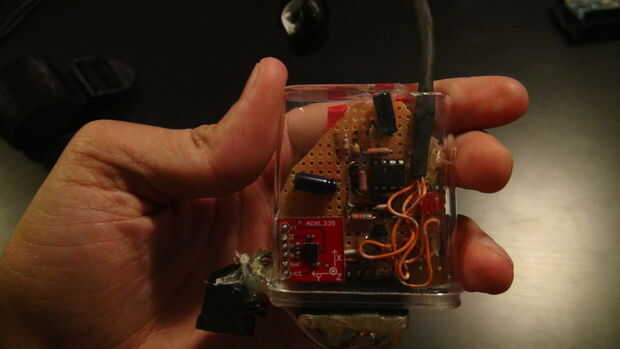

Un par de cosas que encontré fueron aplanar que el condensador de 1 uF baja realmente el perfil del dispositivo por lo que podría conseguir en la caja de plástico que encontré. Sin ello el dispositivo se jab cuando duermes. Usé una sierra para metales para cortar el PCB hasta un tamaño razonable por lo que podría caber todo en el caso y utiliza un buen cableado para ampliar el alcance del sensor IR.

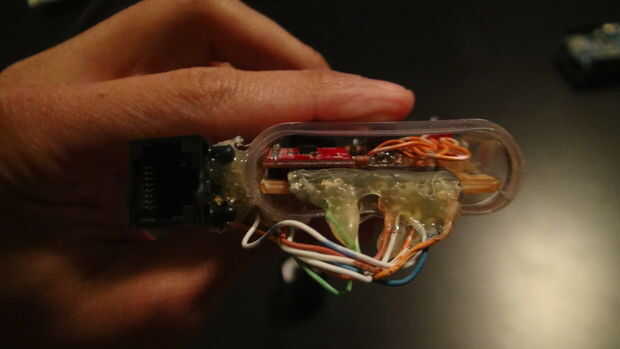

Luego soldamos los componentes todos juntos y que ha todo había que hacer. Caliente pegué los cables a la parte superior de la placa demasiado para no romper. Cuando primero tuve el sueño de mi jefe con él destroza los cables y se rompieron algunas. Así que enjabonó el caliente encolarla en los conectores a prueba de Zak. También estuve trasteando con el sensor cuando el cable trabado y fue un verdadero dolor para conseguir en, por lo que recomiendo pegar la parte superior. Aunque no parece la más bonita, evita un montón de dolor, sufrimiento y pérdida de tiempo.
