Dos cara método de toner (3 / 4 paso)

Paso 3: La plancha en

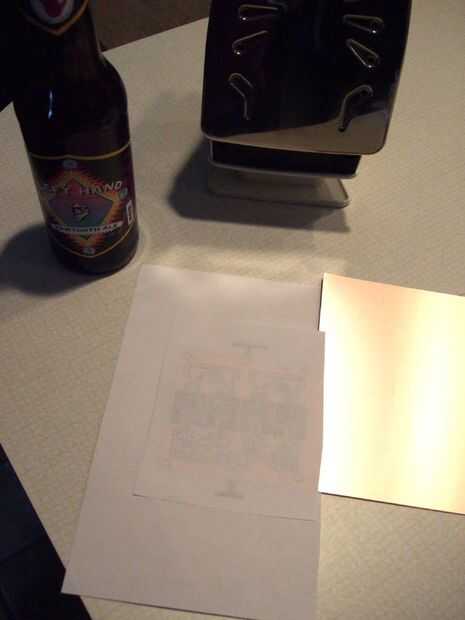

Con las dos hojas pegadas juntas de papel, encender la plancha a la posición más alta. También asegúrese de que no hay agua en él si tienes una plancha de vapor tipo. Ahora, toma tu hoja de placa de cobre y deslícelo con cuidado entre las dos hojas. Ver foto más abajo. Coloque la placa de cobre revestida como desee y una vez que la plancha esté caliente, coloque la plancha sobre el papel y presione con fuerza. Toma algo de práctica para pillarle el truco de la plancha en el toner, pero Presione con fuerza y mover la plancha sobre todo el tablero mientras que teniendo cuidado de no mover el papel en relación con la Junta. Una vez que un lado es planchado a su satisfacción, con cuidado voltee todo el asunto y la capa inferior de hierro. Una cosa para recordar es para limpiar la Junta cuidadosamente con un algodón o calcetín viejo empapado en isopropanol (alcohol isopropílico) antes de planchar para quitar cualquier grasa o huellas dactilares.

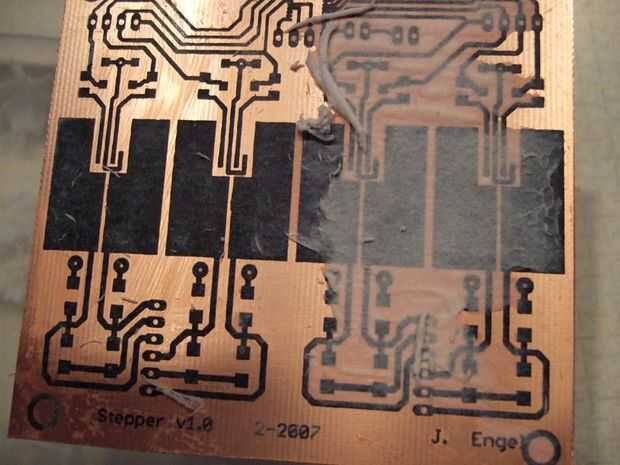

Una vez que termines planchado, cortar el papel por el tablero si desea y deje caer el papel y cartón en un recipiente para remojar el papel. Deje que este remojo durante unos 10 minutos. Con el papel láser brillante barato de Kinko el tiempo es mucho más corto que el papel de la foto de alta calidad de inyección de tinta. Una vez empapado el papel, retire el papel de ambos lados. Esto debería dejar el toner y una fina capa de papel junto con el material brillante sobre la placa de cobre. Usando sus dedos o un cepillo de dientes, cuidadosamente frotar la pulpa de papel extra y basura en el tablero. Ver foto a continuación muestra una tabla con la mitad de la pulpa frotada.

Una vez que la pasta se frota, inspeccione cuidadosamente las huellas y características en el tablero para pequeñas imperfecciones y cosas que pueden provocar problemas más adelante. Áreas clave para prestar atención a son huellas espaciadas y los cojines donde es fácil para el papel o capa brillante y evitar que el cobre grabado. También, puede conseguir almohadillas muy finas para hacer TSSOP, QFP y otros paquetes de paso fino mediante el método de toner si usted raspe cuidadosamente entre los cojines con un cuchillo Xacto o similar antes de la aguafuerte. Durante el planchado, el toner tiende a manchar un poco, paso tan muy fino las almohadillas tienden a mush juntos. Utilizando el cuchillo, puede raspar entre las pastillas o rastros para asegurarse de que la voluntad de cobre grabado entre. Si usted es cuidadoso, no hay ninguna razón que usted no puede conseguir 800 micras o incluso 500 micrones tono teclas.
