Dos cara método de toner (4 / 4 paso)

Paso 4: Grabar y limpiar

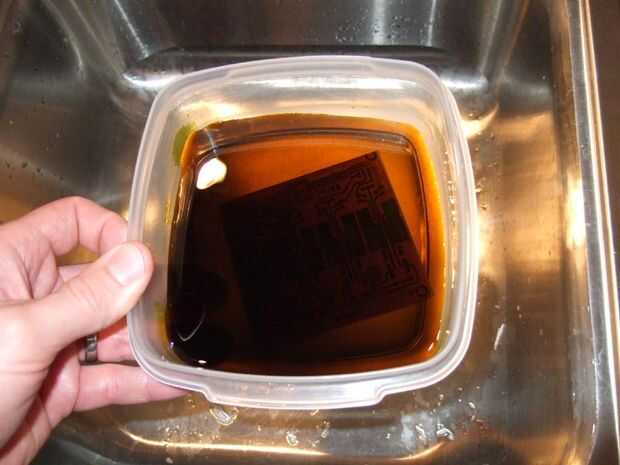

Cuando usted está satisfecho que las características pequeñas están listas, luego poner la placa en un recipiente de plástico o vidrio y verter suficiente grabador PCB por encima para cubrirlo. Usar el grabador de cloruro férrico que venden en Radio Shack. Agitar suavemente el plato con el Consejo y el grabador hasta que está terminado. Cuidado de no derramar sobre algo metálico y cromado, ya que el grabador se arruinara el final con una rapidez. En la mayoría de los casos, donde la capa inferior tiene unos rastros y un plano de tierra, no es necesario voltear el PCB en etch. Sólo asegúrese de obtener la Junta moviendo el recipiente para que el fondo también graba. Si han detallado características delicadas en la parte posterior, puede que desee levantar la Junta repetidamente durante el grabado con un tenedor de plástico para ayudar a la parte posterior grabado sin arañarlo. Ver foto.

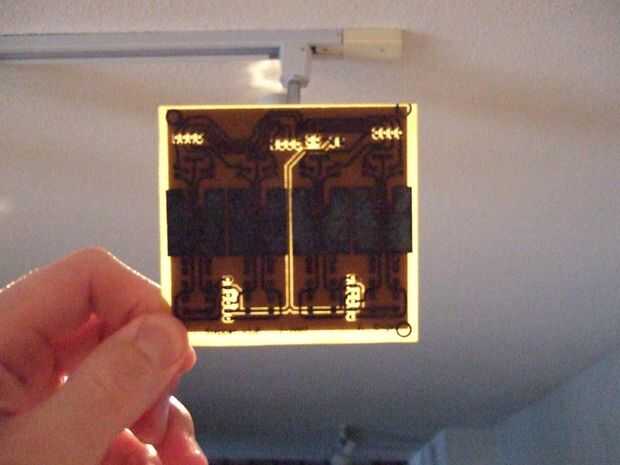

Cuando se realiza la Junta de la aguafuerte, necesitará sacar la Junta y enjuagarlo con abundante agua. Descarga el grabador usado en el inodoro y lavarlo según lo recomendado por el fabricante de la botella. Como se puede ver en la foto, debe ser capaz de mantener la Junta hasta una luz y ver a través de la Junta en este momento para verificar la alineación de las capas superior e inferior.

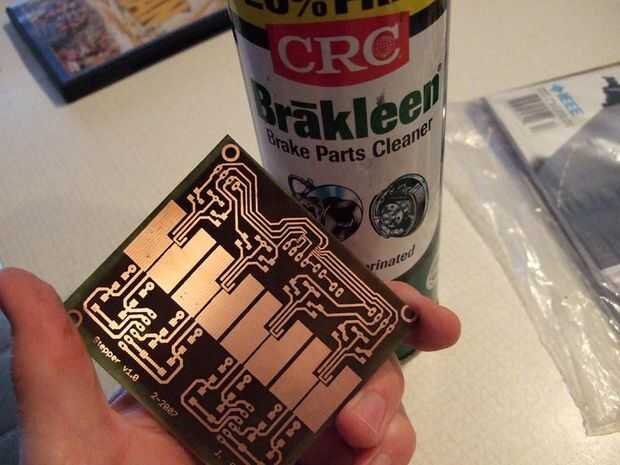

Eliminar el toner es un dolor en el trasero. La forma más fácil es utilizar un disolvente agresivo como limpiador del freno o acetona (quitaesmalte) y un trapo para frotar el toner. Usando su método preferido, frote el toner de cobre y salir de su multímetro para comprobar si alguno de los rastros en cortocircuito juntos. Encontrar rastros de largo paralelos a menudo tienen pequeños cortocircuitos entre ellos si no todo el papel antes de la aguafuerte. Ayuda de un cepillo de dientes. Si encuentra algunos rastros o pastillas están cortocircuitadas, luego con un cuchillo Xacto o similar, raspar o cortar el cobre hasta el circuito está abierto. Una vez que el circuito se verifica de esta manera, puede empezar a soldar las piezas. Me parece que primero poner los componentes de paso fino es clave, por lo que se puede verificar cada almohadilla como vas. Desde el smooshes de toner las almohadillas de QFP y TSSOPs y similares, es fácil forma una soldadura puente entre pines. Su tiempo y su mecha de soldadura útil.

Edificio feliz!
