Dos chip contador de frecuencia con lectura binaria

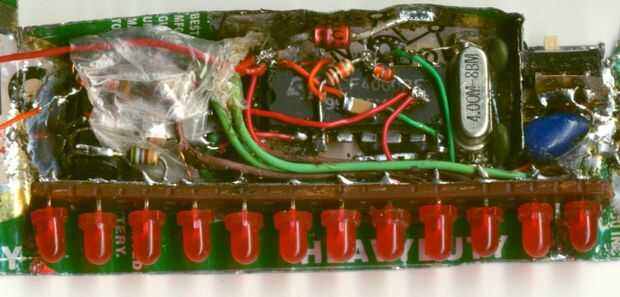

con doce diodos emisores de luz. El prototipo tiene un CD4040 como contador y un CD4060 como el generador de base de tiempo. Bloquean la señal es por un resistor - puerta del diodo. CMOS ics utilizadas aquí que el instrumento funciona con cualquier voltaje en el rango de 5 a 15 voltios, pero la frecuencia máxima está limitada a aproximadamente 4 MHz.

El 4040 es un contador binario de doce etapas en un paquete de 16 pines. El 4060 es un contador binario de catorce etapas y oscilador, en el mismo paquete de 16 pines.

Las versiones 74HC o 74HCT de estos chips pueden ser usadas para una gama de frecuencia más alta, pero la gama de voltaje de suministro son limitadas a un máximo de 5,5 voltios o menos.

Para utilizar esto con el fin de mostrar la frecuencia de un transmisor típico del jamón, se necesitará algún tipo de un prescaler y un preamplificador. Que serán objeto de una posterior instructable.
