Dos chip contador de frecuencia con lectura binaria (11 / 16 paso)

Paso 11: integración

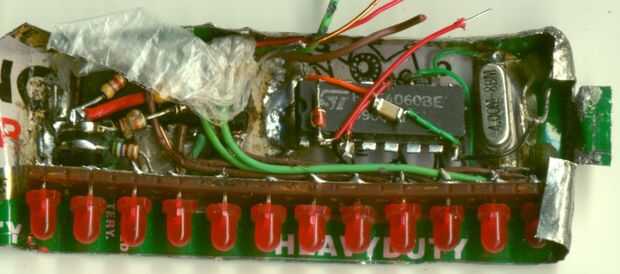

Esto muestra los dos circuitos integrados en posición. La lógica de "pegamento" necesaria entre ellos con el fin de hacerlos funcionar como un contador de frecuencia se realizará por diodos y resistencias.

Otro condensador de desacople se añadió a través de la viruta de la base de tiempo. No se puede tener demasiado de disociación. Tengo la intención de esto utiliza cerca receptores sensibles, por lo que cualquier ruido tiene que ser suprimida cerca de la fuente y impidió que escapando.

Por lo tanto, el gabinete de tinsheet reciclado.
