Dos chip contador de frecuencia con lectura binaria (13 / 16 paso)

Paso 13: El diagrama del circuito del

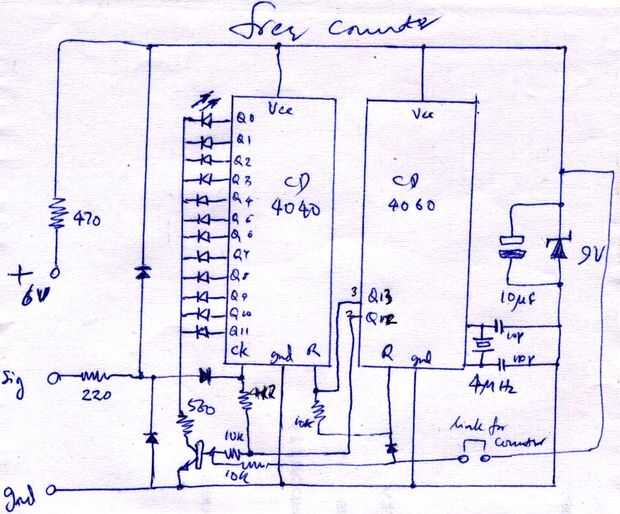

Ahora, cuando la construcción esté casi hecha, aquí está un diagrama del circuito. Cuando finalmente se estableció en cómo iba a ser hecho y establecido sobre el papel, featurisms iniciados en. Pude hacerlo funcionar como un contador, con un interruptor y dos componentes adicionales. Así que ahora es un contador / contador de frecuencia.

Un breve impulso en Q13 restablece ambos contadores.

Luego P12 será baja durante un cierto periodo de tiempo (ciclos de xtal 2048) y durante ese tiempo la señal entrante relojes el 4040. El transistor está apagado, por lo que los leds no se encienden.

Entonces Q12 va alta y la señal entonces no llegar a la entrada de la 4040. El transistor se enciende y se la cuenta en el 4040 en los LEDs para que todo el mundo para ver. Otra vez después baja 2048 relojes Q12, Q13 va alta y permanecería allí, excepto que se conecta a las entradas de reset de ambos contadores, para que ambas cuentas Haz despejados que despeja el estado de Q13 y así el ciclo comienza desde cero otra vez.

Si se define como un contador, el 4060 se lleva a cabo permanentemente en reset y el transistor conectado a tiempo completo. Todas las entradas consiguen contada y aparecen inmediatamente. El número máximo es 4095 y luego el contador empieza de cero todo otra vez.

Ese Diodo zener es delibrately de un voltaje mayor que la tensión de alimentación normal. No coduct durante el uso normal. If, howvever, un más grande que obtiene aplica voltaje normal, que limitará la tensión de los dos chips en un valor que pueden manejar. Y un muy alto voltaje causará que resistor de 470 ohm quemar, aún protegiendo la electrónica -, la mayoría de ellos, de todos modos. Al menos, eso es lo que espero es que va a suceder, debe esta cosa conectarse directamente a la red.
