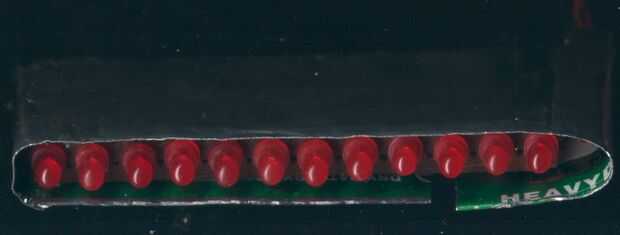

Paso 16: El instrumento terminado
2 MHz
1 MHz
500 kHz
250 kHz
125 kHz
62,5 kHz
31.25 kHz
15.625 kHz
7.8125 kHz
3.90625 kHz
1.953125 kHz
0,9765625 kHz
Tienes que sumar los pesos de los leds encendidos para leer la frecuencia.
Algunos datos sobre consumo de corriente: con una tensión de alimentación aplicada de seis voltios (cuatro células del AA) la corriente fue de 1 mA en modo de contador y 1.25 mA en modo de frecuencia, nada aparece. Cuando se muestran cuentas (algunos LED iluminado) el consumo saltó a alrededor de 5.5 mA en modo de contador y 3,5 mA en modo de la frecuencia.
El contador había parado de contar si la frecuencia se incrementó a sobre unos 4 MHz. Esto es un poco dependiente de la amplitud de la señal aplicada. Requiere completo CMOS compatible entrada que cuente confiablemente. Algún tipo de acondicionamiento de señales casi siempre es necesario. Un preamplificador prescaler en la entrada se extiende la gama de frecuencia y aumentar la sensibilidad.
Más sobre este tema puede encontrarse para buscar las palabras "dos chip frecuencímetro" sin las comillas.
