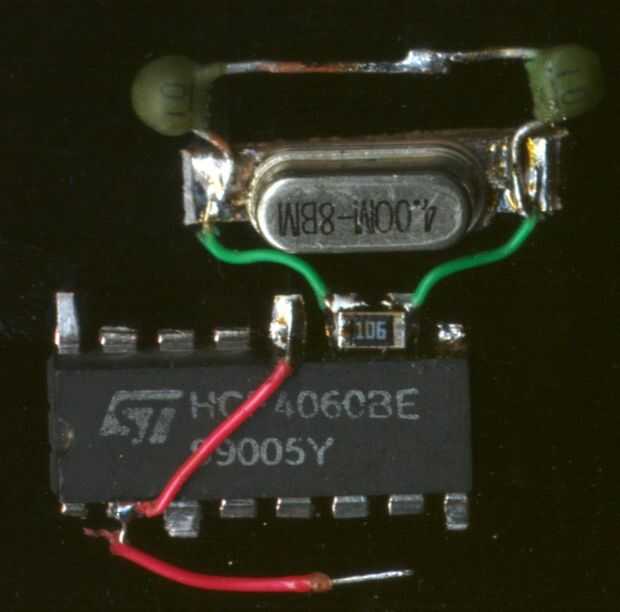

Paso 8: Oscilador - divisor
![]()
Esta es la base de tiempo completo. El cable rojo conecta a la salida más significativa (Q13) a la entrada de reset. Esto provoca un pulso de reset corto que aparezca en este pin cada 8192 vibraciones del cristal. La siguiente salida (Q12) tendrá una onda cuadrada en él, y se utiliza para habilitar el contador mientras se baja y para mostrar eso cuenta al alta.
Como aún no tiene ningún croquis del circuito. Esta es una idea aproximada de cómo debe funcionar el contador de frecuencia, y los mecanismos que bloquean y pantalla fueron en un estado de flujo, que se esforzó por encontrar una solución de componente mínimo.
