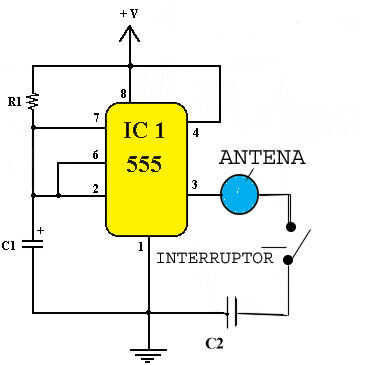

La versión que estoy usando ahora es el transmisor de AM basado en la viruta del IC 555 manual de reparacion en la foto 3 con construir instrucciones aquí:
http://www.scienceexperimentsforkids.US/Transmitter-Experiments-for-Kids/

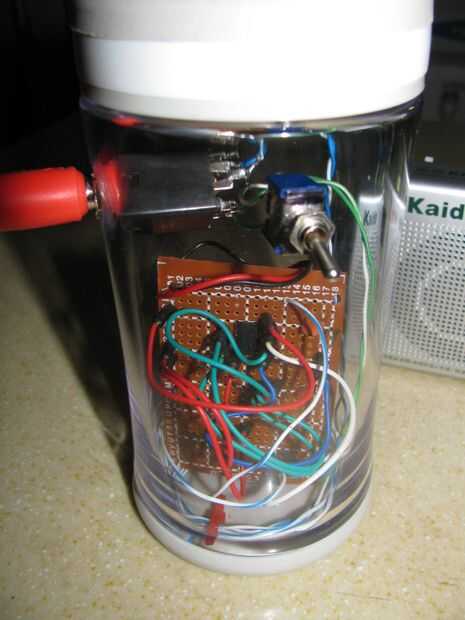

Construí este transmisor y coloca en un recipiente de plástico. La hormiga es alrededor de un metro de alambre enrollado en la parte inferior del envase.
Este transmisor funciona muy bien y transmite la señal por toda la banda de AM. Sólo tiene que colocar la radio cerca del contenedor, encienda el transmisor y usted es buenos ir. Tienes un muy bonito fuerte "bip bip" sonido (efecto local) con esta versión. Número de componentes es todavía muy bajo pero que tienes que hacer algunos cables y soldadura. Había construido éste en un protoboard luego había transferida a una placa de circuito y soldar los cables de puente. No es muy elegante tal vez pero me gusta el look de alambre de espaguetis.
Hay algunas preguntas en cuanto a tipo de condensadores usar: usé tapas de disco de cerámica redondo simple pero la imagen original de enlace les muestra con polarizados tapones creo que cualquiera de los dos trabajos. Tal vez uno trabaja mejor que otro, tendrá que probar un experimento en el. Probablemente C1 debe polarizada, disco cerámico C2.
Probablemente
Versión 2: (fotos 4 y 5) con el cristal oscilador de 1 mhz

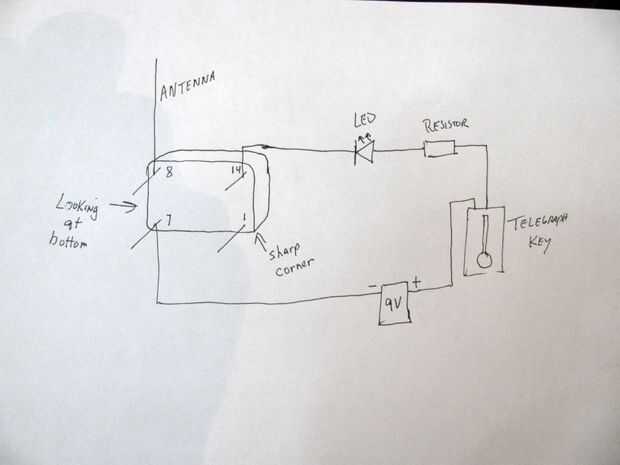

Este fue mi original transmisor basado en esquema en la foto 5 y este instructivo:
Primero había construí este transmisor y es sin duda la más fácil con sólo un par de componentes. ¿También es el transmisor más de gran alcance pero que necesita energía para practicar sólo afinar? Lo que no me gusto de este es que solo transmite una onda portadora con ninguna modulación (sin sonido) así que sólo te dan un "buzz buzz" o "shh shh" sonido de la onda de portador encendiendo y apagando - no muy agradable.
Nota: También hice una versión 3 que fue combinar las versiones 1 y 2 con un transformador de audio para modular el sonido de la salida de la viruta 555 en el oscilador de 1 mhz. Transmitir un fuerte portador y la señal de audio pero lo malo es que era un terrible sonido pop cuando dejó en el telégrafo la clave. Puede fijarse con una estrangulación RFI pero era demasiado trabajo, ya que sólo necesitaba para transmitir una señal limpia a la radio AM que versión 1 realiza muy bien.
He aprendido cómo enviar código Morse muy bien ahora pero escuchar a velocidad es todavía un reto pero poco a poco estoy consiguiendo allí.
Foto 6: Foto de mi 1/4 vatio 40 metros de radioafición ácaro poderoso de Michigan que legalmente no puedo usar hasta que obtener una licencia. Sólo quería hacer uno.

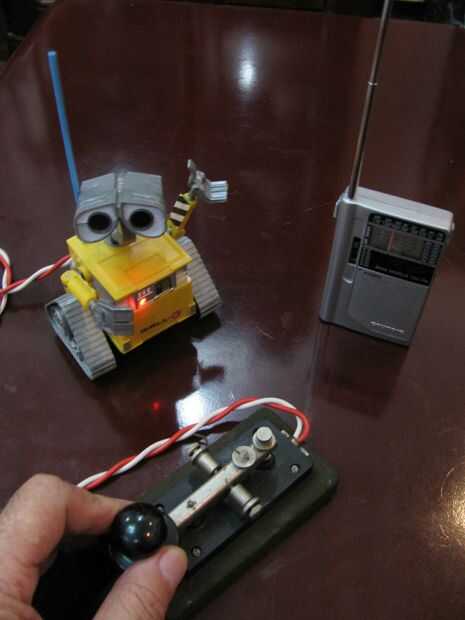

Foto 7: Foto de mi manipulador portátil práctica CW. Ver mi instructable para más detalles.
Actualización 18/1/201: Estoy aprendiendo más sobre radios improvisador. Encontré hacia fuera que "real" jamón radios el transmisor no envía un efecto local, más bien se consigue de la compañía de oscilliator que transmite por el receptor - llamado Beat Frequency Oscillator - así que tienes que tener un receptor de radio de onda corta especial que tiene la capacidad de demodulación de la señal de la onda de portador, usualmente. Sólo construí un transmisor QRP ácaro poderoso de Michigan, que no puedo utilizar porque no tengo una licencia de jamón - algo espero hacerlo algún día, sólo tienes que pasar una pregunta 35 de prueba para el licencia de técnico de nivel de entrada. Pero estoy construyendo un receptor de cw para la banda de 40 metros por lo que puedo conseguir práctica escuchar código cw en vivo. Es muy interesante aprender los conceptos que permiten entender lo que está pasando dentro de la pequeña radio de "caja negra". Aprender sobre bobinas de inductor y resistencias y condensadores y transistores y su funcionamiento es fascinante.
Actualización 18/02/2013: Construí el transmisor ácaro poderoso de Michigan se muestra en la última foto. Se trata de un verdadero transmisor de jamón que no es legal para uso sin licencia. Conectado la antena conduce a una resistencia de 50 ohm así ese él wouldn' t transmitir más de mi habitación y pudo escuchar la señal en mi radio de onda corta que me permita escuchar CW o código Morse. El receptor demodula la señal de la portadora del transmisor. Puede encontrar un montón de detalles sobre cómo construir el MMM en el internet.
Actualización 13/04/2013: Desde entonces he construido unos transmisores más pequeños y ponerlos en cajas de lata del té, construido detector de rf (divertido ver lo que está produciendo las señales de rf y si están trabajando mis transmisores rc, sonda de vatímetro, un receptor de Ramsey HR-40 (divertido experimento con pero no el mayor receptor, comprado y utilizar un receptor Tecsun PL-660 SW para escuchar CW - fantástica radio poco. También construyó un sintonizador de antena que grandemente aumenta la receptividad. Han aprendido el código Morse, pero escuchar es una habilidad que se va a llevar un tiempo. Practicante en 5/20 palabras por minuto. Sin fin de las cosas que usted puede construir y es fascinante. Es necesario obtener una licencia de jamón pero tienen que esperar un año para volver a los Estados.

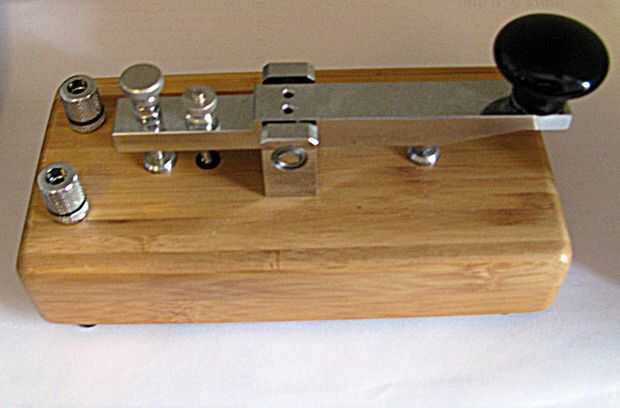

Actualización ago/2013: agrego foto de una clave de bambú que compré. bonita.
