Paso 6: Fuente de alimentación
Materiales:
Caja mano metálica básica

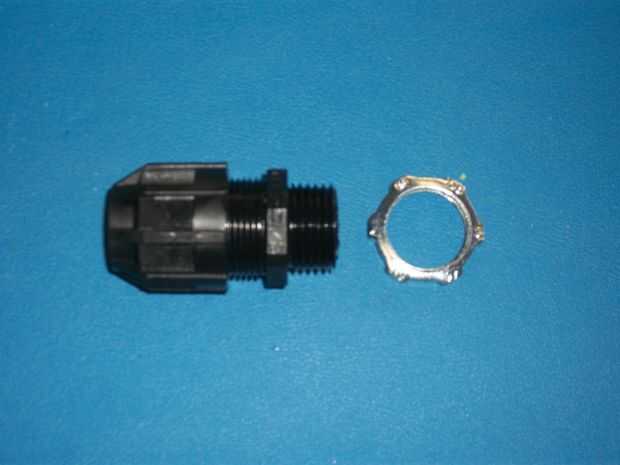

conector de tabique hermético

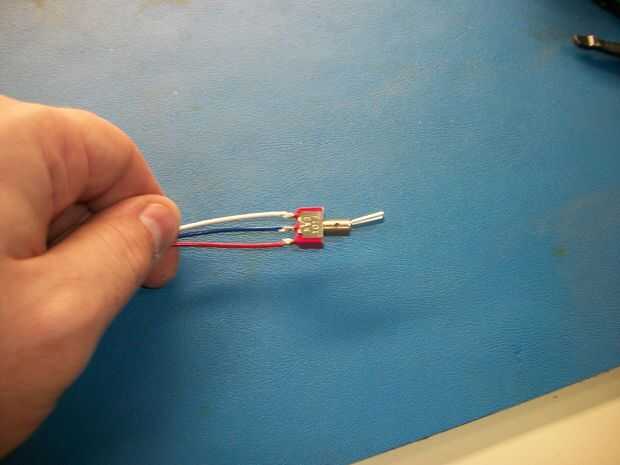

interruptor de dos posiciones
cable de alimentación re-purposed
7 gris bornas wago (con 1 cubierta)
1 verde/amarillo wago terminal para tierra
pedazo corto de carril din
3 tornillos 10-32 (2 cortos y 1 largo)
3 tuercas de guarda de 10-32

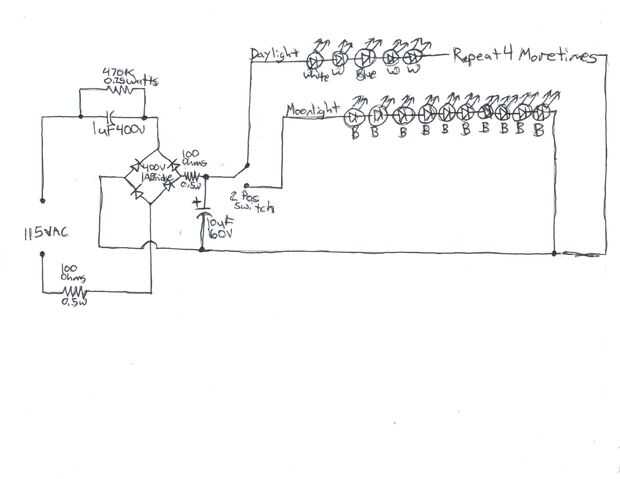

componentes eléctricos como se indica en el esquema
4 tornillos 4-40 y 4 tuercas de pem 4-40

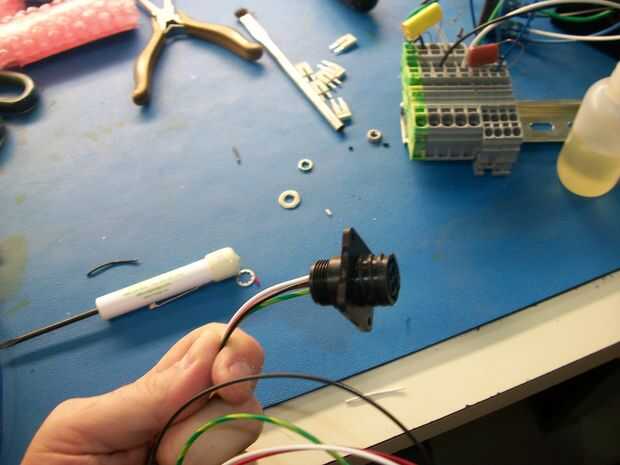

encendedor de Molex con 4 pernos
cables blanco y negro para la CA
cables azul y verde para DC
cable verde/amarillo para la tierra

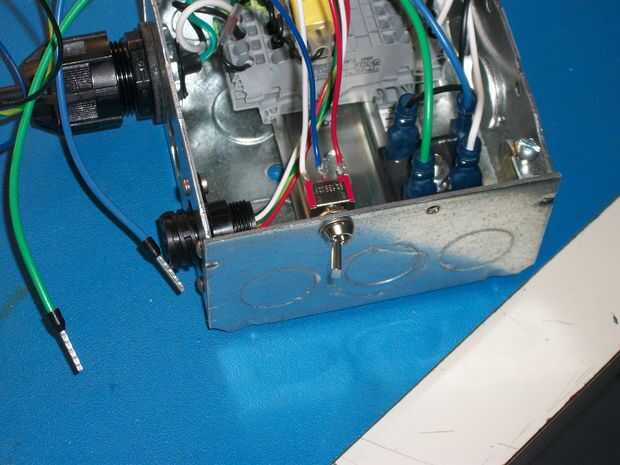

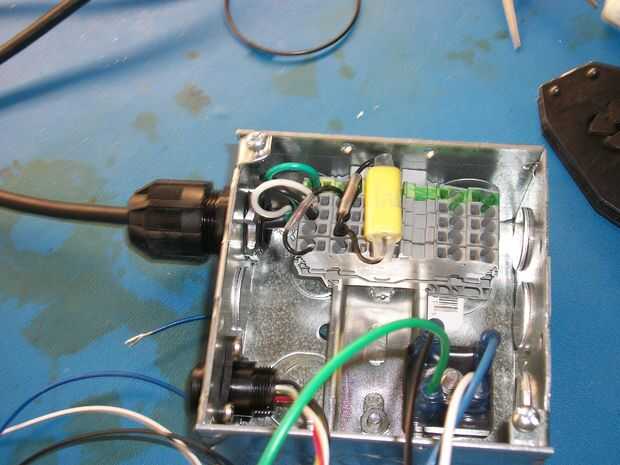

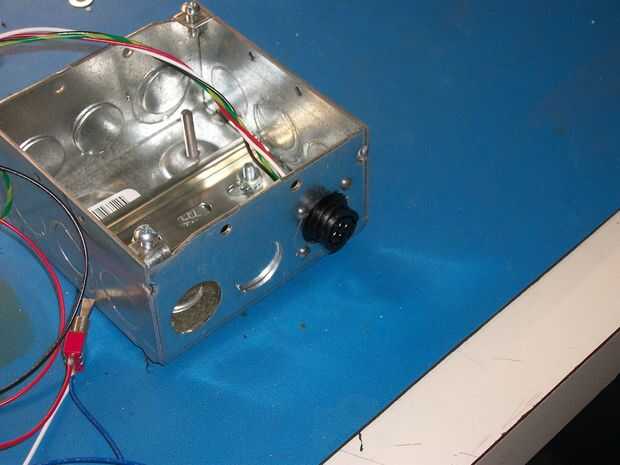

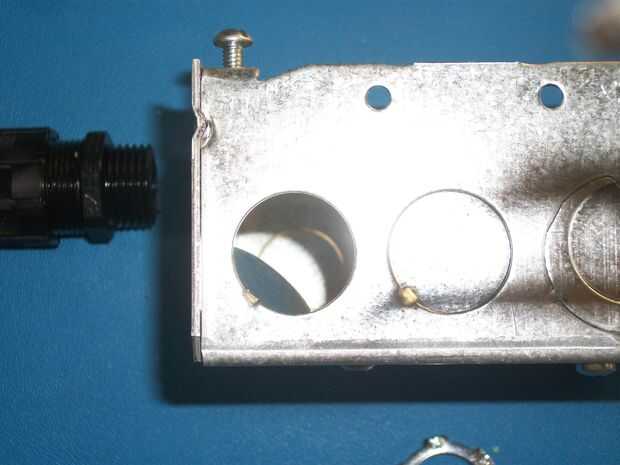

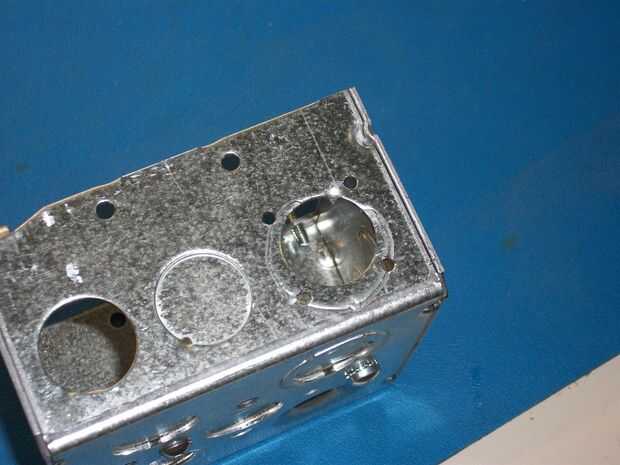

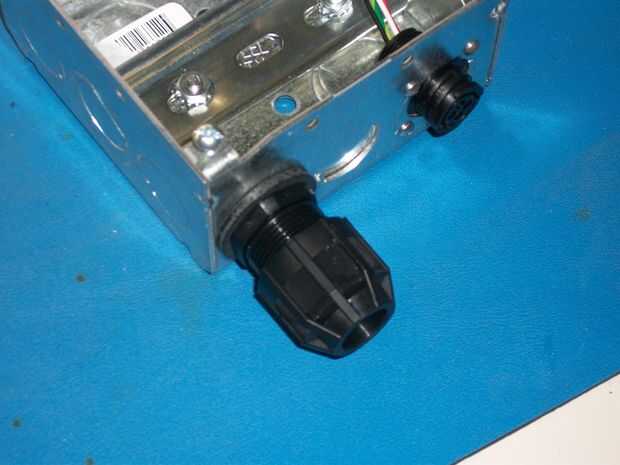

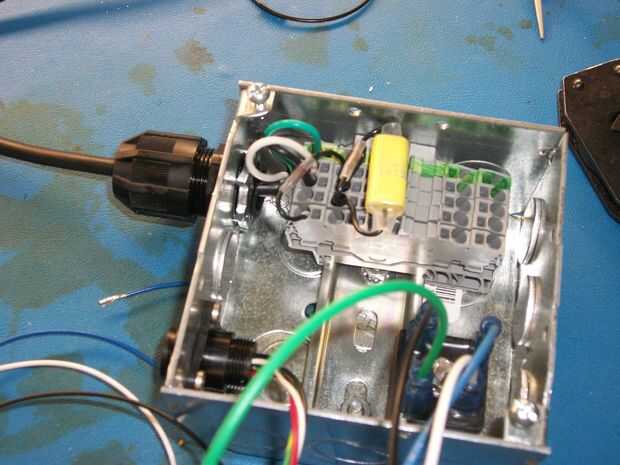

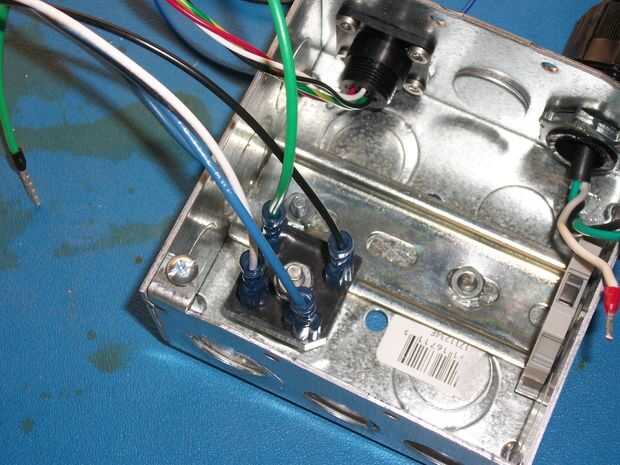

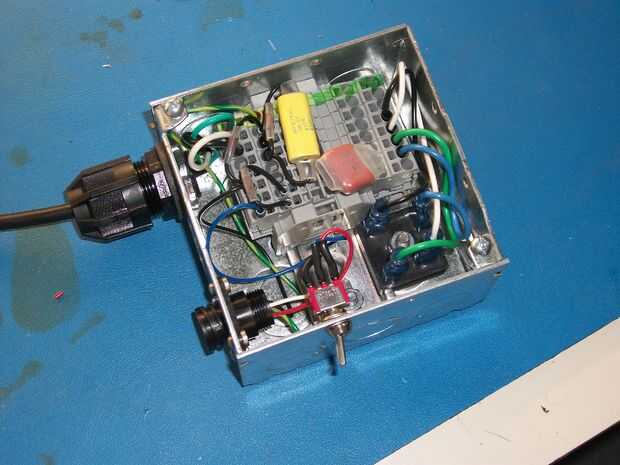

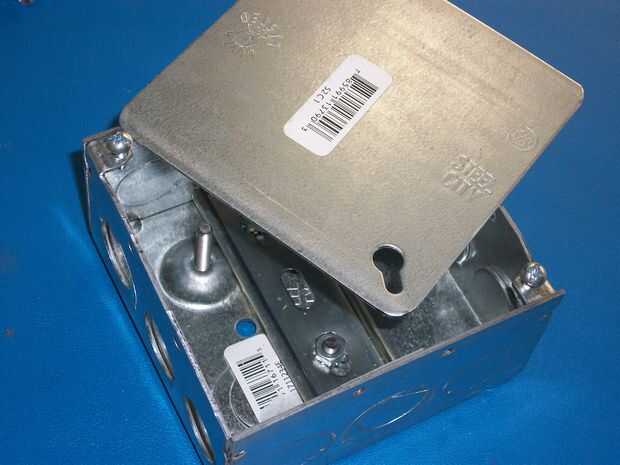

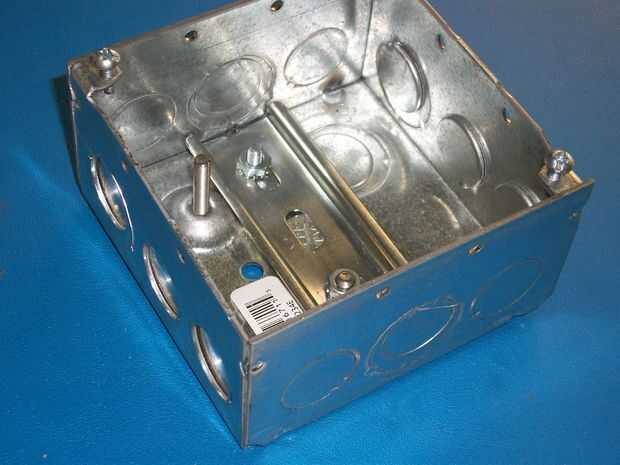

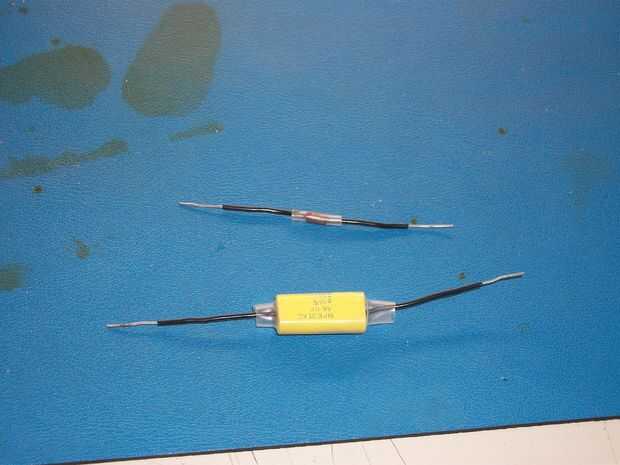

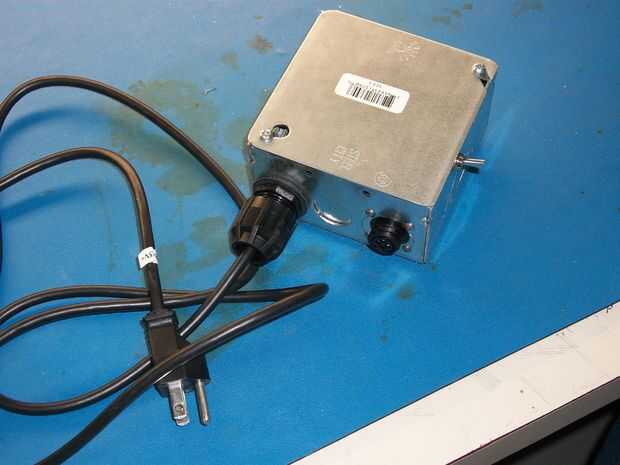

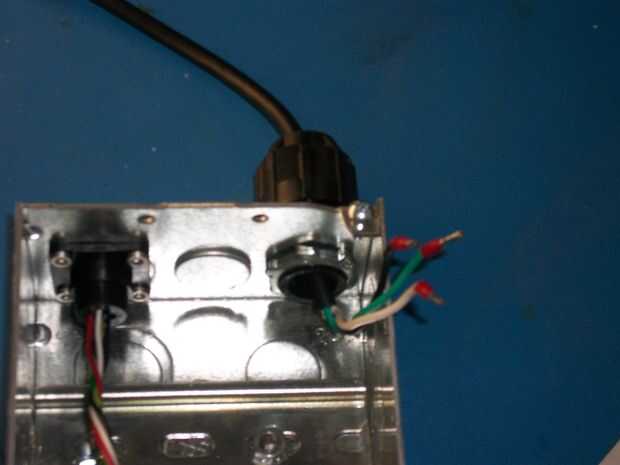

Utilicé la caja práctica como es el caso porque era barato. Había montado en carril din con los 2 tornillos cortos y 2 tuercas usando los orificios existentes. Abrir 2 agujeros preperforados en el lado de la alimentación principal y la corriente para el LED. Tuve 4 pequeños agujeros de taladro para el conector molex e instalar las tuercas pem en el conector. Amplié un orificio en el lado del interruptor. Había montado el puente rectificador con el tornillo de 10-32 de largo con otro orificio existente. Ponerlos en los terminales de wago. Cubrir todos los componentes con encogimiento del calor para evitar un cortocircuito. Entonces alambré para el esquema. Usé un cable verde/amarillo para conectar la conexión de apantallado del cable al suelo protegido desde el cable de alimentación principal. Es el que utilicé para el conector molex de los pines: 1 día pin, pin 2 Luna circuito, negativa pin 3, pin 4 tierra.
