Dotclock mini (3 / 5 paso)

Paso 3: Interruptores de Control

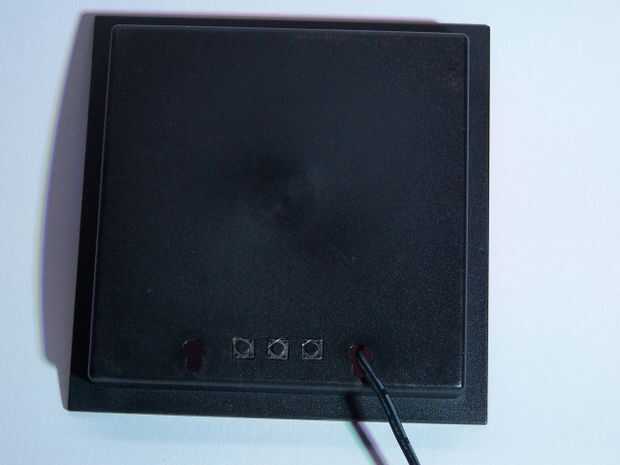

Tienes que ser capaz de ajustar la hora. Usé tres microinterruptores había rescatado de un viejo equipo de música, había montado a un poco de veroboard (o placa perforada) y engomó el conjunto del interruptor usando pegamento caliente para el caso.
El primer interruptor selecciona el modo de ajuste de tiempo, el segundo selecciona el dígito y la tercera la cifra incrementa. Después de cambiar la hora selecciona el primer switch nuevo y funcionará el reloj.

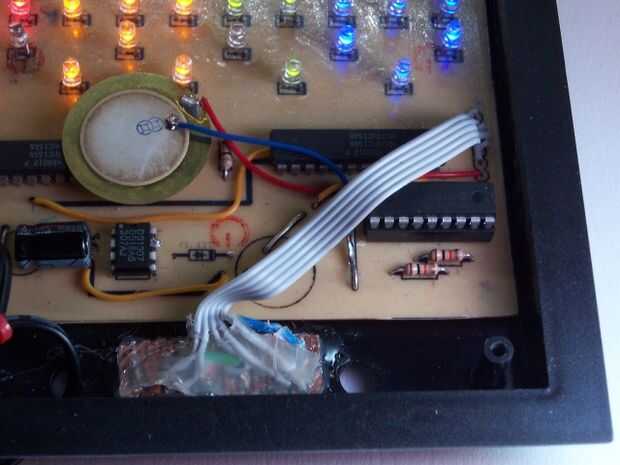

El cable de cinta del interruptor tiene 5 líneas, vcc/gnd y el interruptor de tres entradas. Cada interruptor es momentáneo cerrado. El tamaño se conecta a tierra, el otro a la línea de entrada del interruptor y una resistencia pullup a vcc. En otras palabras las entradas son normalmente altas, luego tiró bajo para activar. Ver el esquema para obtener más información sobre el cableado.

En lo que fue útil en el uso de veroboard era que la Junta sí mismo porque la plantilla de taladrado de los orificios del conmutador. Pequeños agujeros fueron perforados en exactamente la posición correcta, luego cuadrados hacia fuera con un archivo. Hizo un ajuste agradable.
