Doughnut Safe (11 / 20 paso)

Paso 11: Elaborar en Autocad

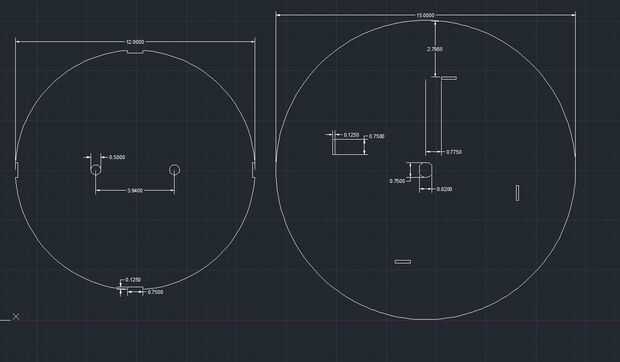

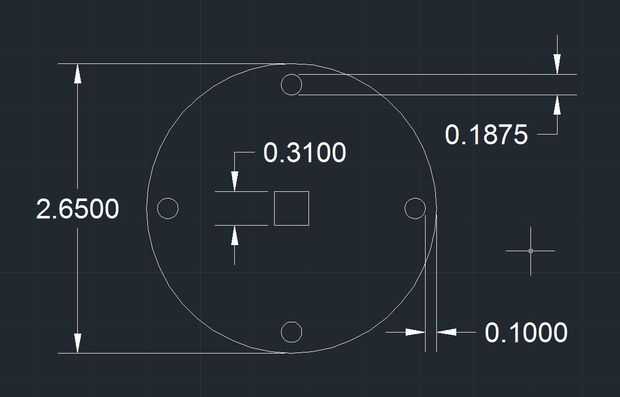

Colocación hacia fuera de estas placas de fijación es una tarea bastante simple en AutoCAD. Si no estás familiarizado con AutoCAD puede hacer clic en el botón círculo, escriba en un diámetro, y pulse enter. Fácil que extrae derecha arriba. El resto de la disposición es una cuestión de hacer las formas correspondientes y ponerlos en su lugar. Luego, usé la herramienta de ajuste para eliminar secciones de formas como yo lo hice en los bordes de la placa de cierre. Los rectángulos offset en la placa grande ayudan el proceso de soldadura en el paso 18. Incluí los archivos en DWG y DXF para hacer más fácil para cualquiera que desee utilizarlos.

Envié este archivo a un cortador láser local y después de aproximadamente una semana y media finalmente recibí una llamada a recogerlos. Les fue emocionante y nervio-racking. ¿Qué pasa si no funciona? No quiero tener que esperar otra semana y media para obtener un segundo conjunto de placas y yo tenían mis dedos cruzados todos mis medidas traducidos correctamente a la vida real.

La placa superior encajan perfectamente. La placa inferior se detuvo una vez que entró en contacto con la curva de la llanta. Hice un buen esfuerzo para obtener una medida adecuada aunque así que sabía que si me quitan la esquina alrededor de la circunferencia de la placa inferior debe encajar justo en el lugar.
