DPScope - construir su propio osciloscopio basado en PC/USB (19 / 38 paso)

Paso 19: Paso 8: restantes resistencias

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

Ahora permite termina las resistencias. Todavía tenemos R2 y R4 (249 kOhm), R1 y R3 (750 kOhm), y 8 piezas de 1 kOhm resistencias que no están etiquetados porque son las últimas resistencias izquierda. Primero instale los dos pares y luego instalar las resistencias de 1 kOhm en todo restante contornos de resistencia en la PCB (consulte la lista de partes si saber que resistencia es que el valor).

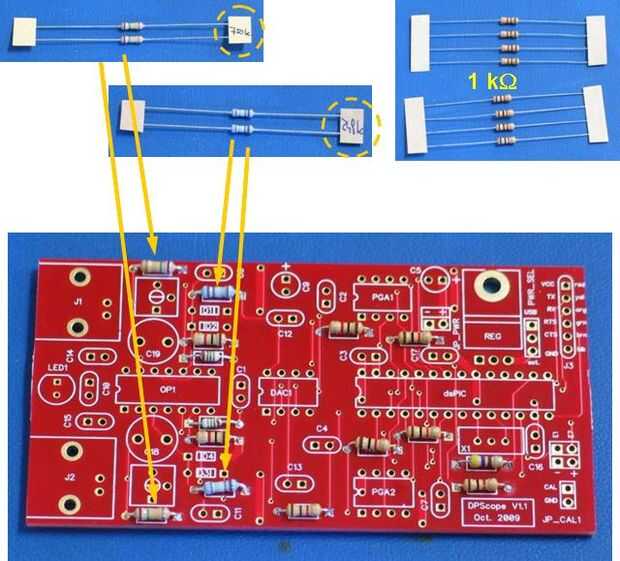

La imagen en la parte inferior muestra el PCB con las resistencias.
