Paso 20: Paso 9: condensadores

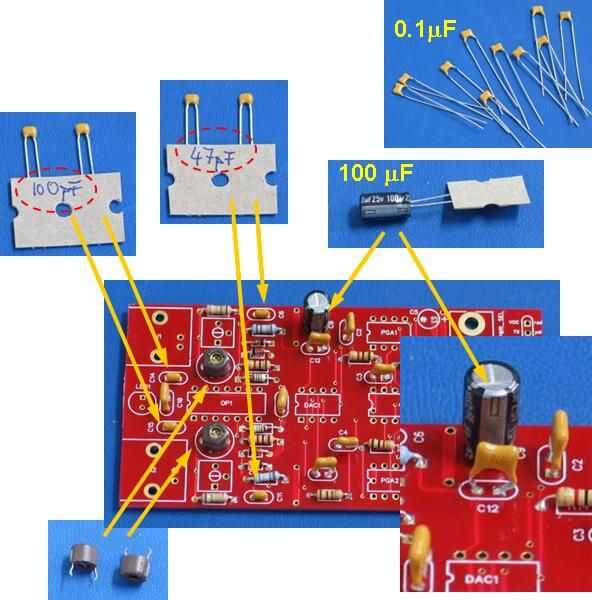

Instalación de los condensadores funciona de la misma en cuanto a las resistencias. Tenemos 5 tipos diferentes: C6 y C11 (cerámica, 47 pF), C14 y C15 (cerámica, 100 pF), C9 (electrolítico, 100 uF), C18 y C19 (trimmer) y 10 piezas de 0.1uF condensadores de cerámica (no marcados por ser el único tipo de izquierda).
Nota: tenga cuidado cuando instale C9 – tiene que ponerse con la polaridad correcta. El lado negativo de C9 está claramente marcado con una raya blanca y "-" (menos) símbolos – Asegúrese de instalarlo tal como se muestra en los cuadros a continuación con esta franja blanca hacia el PCB!
