Ahora viene la primera toma – permite iniciar con el pin 28, que va en el contorno con la etiqueta "dsPIC" y que espera más adelante el microcontrolador. Tenga cuidado con su instalación ya que una vez soldado abajo es casi imposible de quitar. Lo mejor es hacerlo paso a paso:

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

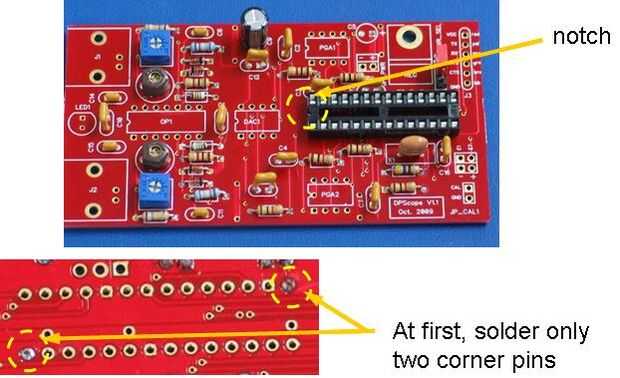

(1) colocar la toma de la placa como se muestra en el cuadro grande. Tenga en cuenta la posición de la muesca en el lado izquierdo de la silueta de serigrafía – Asegúrese de orientar la muesca del zócalo para el mismo lado. Esto hará que instale el chip menos propenso a errores.
(2) gire la Junta en una soldadura de dos de los pines de la esquina como se muestra en el zoom en la imagen siguiente. Las razones es simple – dos pernos diagonalmente opuestos se sujetar el encaje en su lugar, pero todavía le permiten hacer las correcciones.
(3) Presione el manguito en el tablero y vuelva a calentar que la soldadura de ambos conjuntos, esto permite la toma de corriente para sentarse a ras contra la Junta. Inspeccione visualmente la toma para asegurarse de que éste es realmente el caso.
(4) ahora soldar todos los pines.
