DPScope - construir su propio osciloscopio basado en PC/USB (24 / 38 paso)

Paso 24: Paso 13: restantes tomas

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

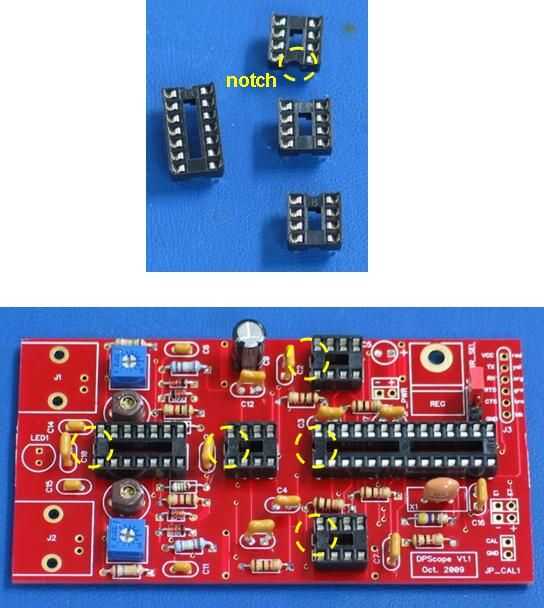

Ahora instalar los enchufes restantes – uno de 14 pines y tres los de 8 pines. Proceder de la misma manera que la primera toma. Otra vez Asegúrese de que las muescas coincidan con el esquema de serigrafía (todos ellos están en el lado izquierdo en la imagen).
A continuación ver cómo debería parecerse a la junta después de este paso.
