DPScope - construir su propio osciloscopio basado en PC/USB (25 / 38 paso)

Paso 25: Paso 14: conectores BNC; Panel frontal

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

Coloque los conectores BNC en su sitio. No soldarlos abajo todavía!

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

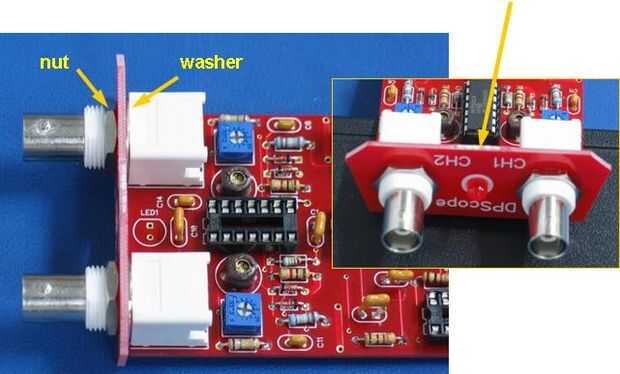

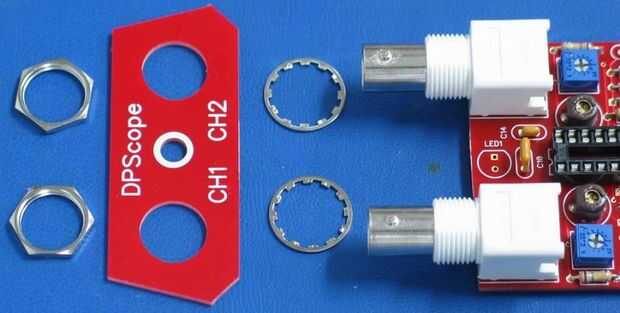

Añadir las arandelas, el panel frontal y por último las tuercas. Apriete las tuercas a mano (no demasiado fuertemente, de modo que el panel frontal no se mueve libremente).
Nota que el panel frontal 's estrecho final – cerca a la etiqueta "DPScope" "– está en la parte inferior (PCB) y el extremo ancho – cerca de las etiquetas"CH1"y" CH2 – está en la parte superior (de la JCP).
