Paso 26: Paso 14: conectores BNC; Panel frontal

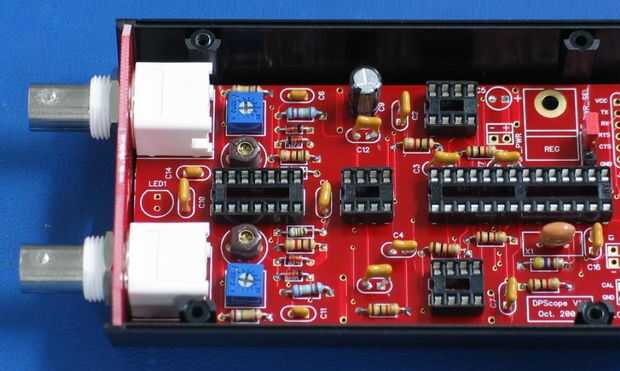

Coloque la tarjeta con conectores BNC y panel frontal en el recinto como se muestra (en la mitad profunda de la caja).
Asegúrese de que la Junta se adapta y se sienta libremente por – pero no empuje demasiado fuerte contra – los separadores dentro del recinto. Si es necesario aflojar las tuercas un poco para que pueden mover los conectores contra el panel frontal. Apriete las tuercas otra vez suficiente para fijar los conectores BNC.
Ahora soldar los conectores BNC en la placa – comience con los pies con abrazadera-en y terminar con los cables de señal. Los pies afianzados con abrazadera va a necesitar mucho de soldadura para llenar completamente los orificios de montaje – no seas tímido, porque eso es lo único que sostiene la placa en su lugar.
