Paso 27: Paso 15: indicador LED

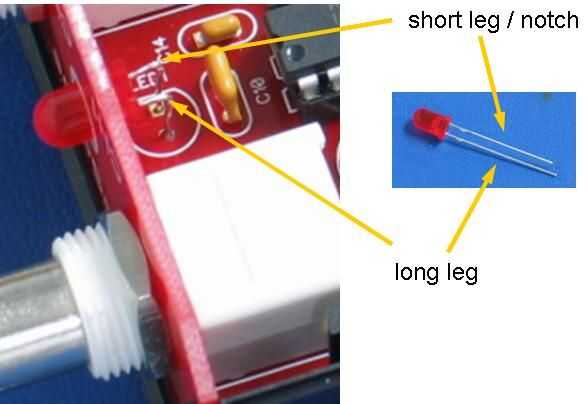

Retire el panel frontal otra vez. Tomar el LED (diodo electroluminoso) y doblar sus piernas 90 grados como se muestra en la imagen. Montar en el tablero. Asegúrese de que la pata corta del LED va en el lado donde el círculo de la serigrafía tiene su ranura (lado aplanado). El cuerpo del diodo también tiene una muesca en el mismo lado.
Poner ahora en el panel frontal, el LED debe pasar por el agujero central. Poner de nuevo las tuercas y apriete con una llave. Tenga cuidado de no apretar demasiado, dañar las roscas de los conectores!
El panel frontal tiene ahora el LED firmemente en su lugar. La vuelta el tablero y las patas de los LED en la placa de la soldadura.
