DPScope - construir su propio osciloscopio basado en PC/USB (28 / 38 paso)

Paso 28: Paso 16: instalación de IC

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

Ahora es el momento de instalar el ICs (circuitos integrados). Hay cinco de ellos.
Nota 1: Asegúrese de poner las fichas en la orientación correcta. Cada chip tiene una muesca en un extremo, esta muesca debe ir encima de la muesca en el contorno de la serigrafía (y la muesca en el zócalo si los instalaste correctamente!).

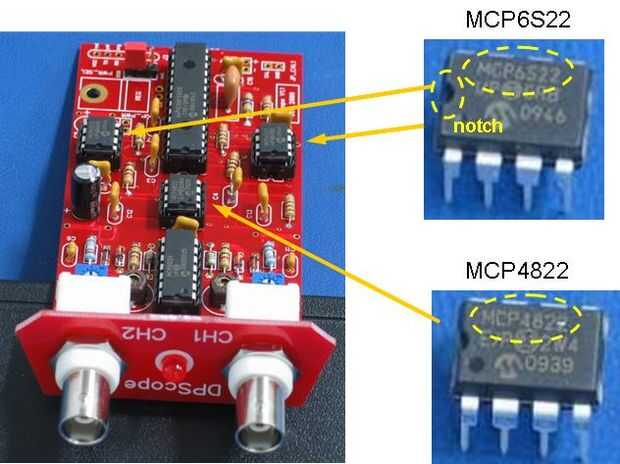

Nota 2: hay dos tipos diferentes de las ICs de 8 pines – Asegúrese de que usted instalarlas en las ubicaciones correctas como se muestra en la imagen siguiente. Instalación en el lugar equivocado (o en la orientación incorrecta) se destruyen cuando usted encienda el osciloscopio. Se pueden distinguir las fichas con las etiquetas impresas en ellas (dos están etiquetados como MCP6S22, uno es con la etiqueta MCP4822).
