DPScope - construir su propio osciloscopio basado en PC/USB (29 / 38 paso)

Paso 29: Asamblea paso 17: Cable USB

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

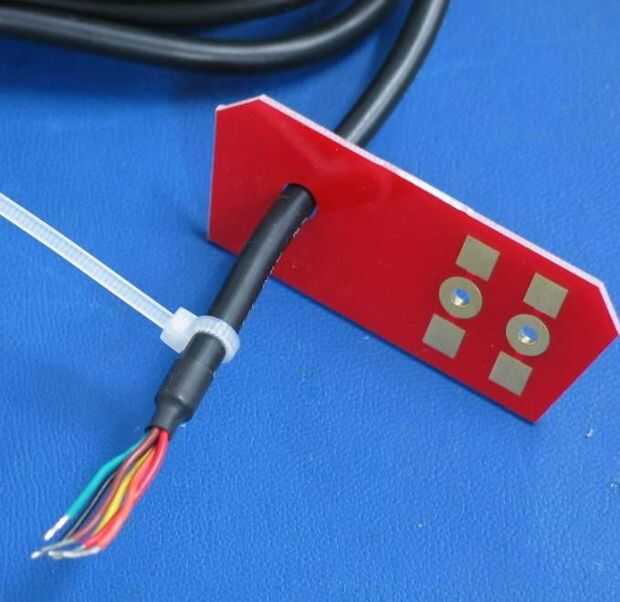

Tome el cable USB de su bolsa antiestática y termina su cable de alimentación a través del agujero en la placa del backpanel. Garantizar la carpeta cable alrededor del cable, esto actuará como un alivio de tensión para que el cable no puede tirar más adelante en los empalmes de la soldadura. Quite la parte que sobresale de la máquina de cable.

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

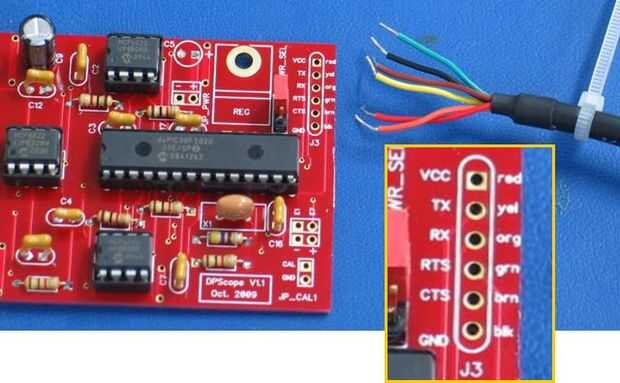

El cable tiene 6 cables en 6 colores diferentes. Les de la soldadura en el orificio respectivo del J3 (todos los agujeros tienen etiquetas indicando el color adecuado, como se indica en el inserto ampliado). La secuencia de arriba hacia abajo es:
Rojo (rojo) amarillo (yel) naranja (org) verde (grn) Brown (brn) negro (blk)
