DPScope - construir su propio osciloscopio basado en PC/USB (34 / 38 paso)

: 34 Asamblea paso 22: ajuste de Offset

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} p\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v\:textbox {Mostrar: none;}. O {font-tamaño: 149%;}

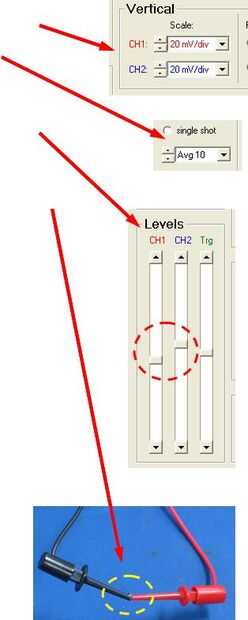

• En el menú "Vertical" cambiar la escala para ambos canales a 20mV/div.
• En el menú "Adquisición" cambiar la media a "Avg 10".
• En el menú de "Niveles" mueve los deslizadores "CH1" y "CH2" a la mitad. Los indicadores de nivel del suelo (flecha azul y rojo a la izquierda en la pantalla de forma de onda) será en el centro también.
• Corta las puntas de prueba, es decir conectan capturador de rojo y negro grabber.
Con un destornillador puede ajustar ahora los desplazamientos de los dos canales:
• Ajuste los dos trimmers cuadrados azul (VR1 y VR2) moverá el rastro respectivo (rojo = azul y CH1 = CH2) hacia arriba y hacia abajo.
• Ajustar los trimmers para el rastro rojo es exactamente a la altura de la flecha roja en la izquierda, y el rastro azul es exactamente a la altura de la flecha azul. Hecho!
