: 36 montaje paso 23: sonda de compensación

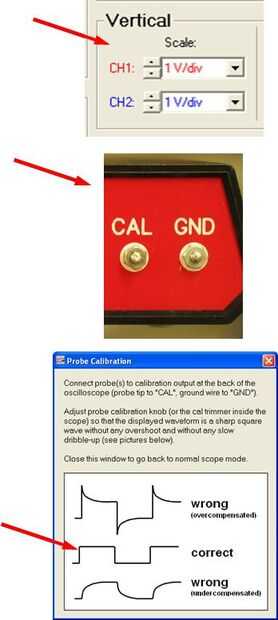

• En el menú "Vertical" cambiar la escala para ambos canales a 1V/div. • en el menú "Adquisición" dejan la media en el "Avg 10".
• En el menú de "Niveles" mueva los controles deslizantes "CH1" y "CH2" un poco por debajo de la media.
• Conecte las puntas de prueba a las salidas de la calibración en la parte posterior del osciloscopio: – rojo grabber se conecta al post de "CAL" – negro grabber se conecta al post "GND"
• En la ventana de DPScope en tu PC selecciona utilidades à sonda de compensación. Se abrirá una pequeña ventana con las instrucciones.
• Con un destornillador no metálico puede ahora ajustar los condensadores de compensación de la sonda (C18 y C19, respectivamente).
• A la derecha de que puedes ver ejemplos overcompensated undercompensated y había compensado las puntas de prueba.
• El ajuste es correcto cuando las señales mostradas son buenas ondas cuadradas con esquinas agudas, es decir, cuando hay ni overshoot (picos afilados después de cada transición) ni lento establecimiento (bordes redondeados).
• Al mismo tiempo, han probado circuitos de adquisición de la mira.
