DPScope - construir su propio osciloscopio basado en PC/USB (37 / 38 paso)

Paso 37: Alcance Software

DPScope el es controlado por el software de DPScope corriendo en el PC. La interfaz de usuario le da acceso completo a todas las características de la DPScope como resolución horizontal y vertical, ajustes de disparo, ajustes de adquisición (por ejemplo, promedio, rango pre y posttrigger) y así sucesivamente.

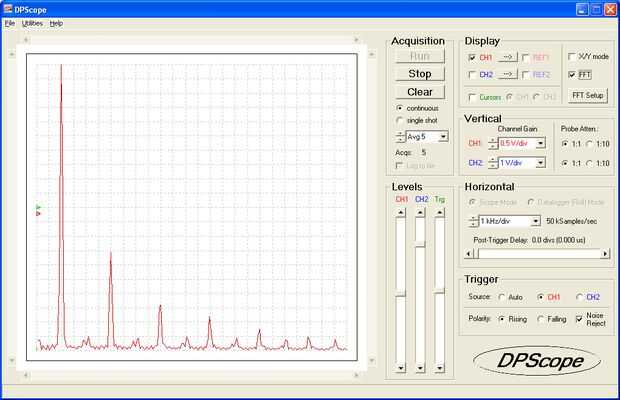

Una función es el FFT (frecuencia) pantalla - en este modo el software realiza un en tiempo real Fast Forreo Transformarse (FFT) de datos, tal ves el espectro de frecuencias de las señales. Esto es una gran herramienta por ejemplo, para localizar un ruido periódico pequeño que sería difícil ver en la pantalla de alcance normal y también a adquirir una sensación intuitiva para el dominio de la frecuencia.

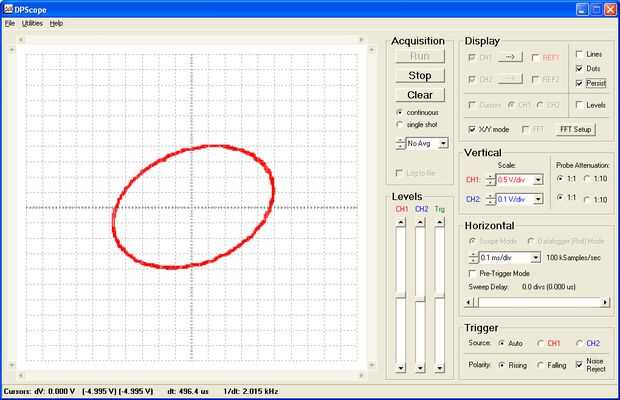

Otro modo es el modo X-Y donde se trama una señal frente a la otra (en lugar de ambas señales versus tiempo). Esto permite la rápida caracterización de componentes y cambios de fase.

Para una descripción detallada debe descargar el Manual de usuario DPScope.

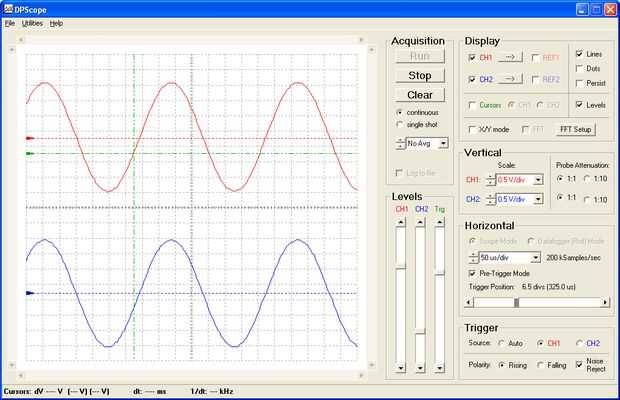

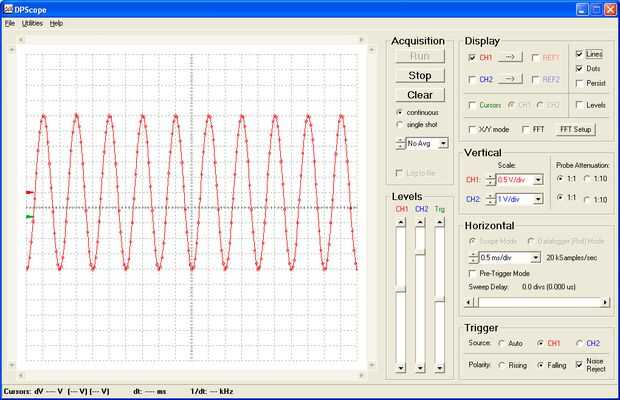

Abajo están algunas imágenes que muestran la DPScope en acción.
