DPScope - construir su propio osciloscopio basado en PC/USB (3 / 38 paso)

Paso 3: Diseño Resumen

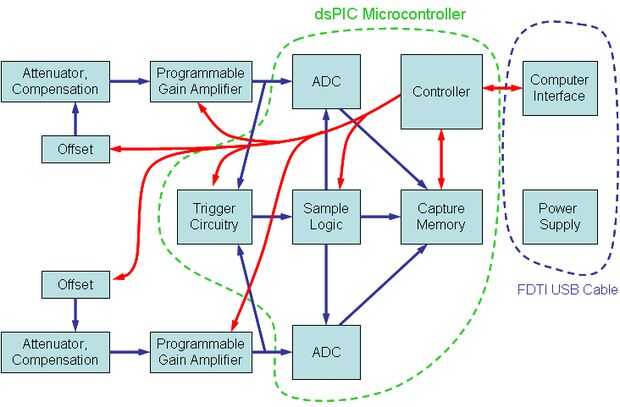

Es a continuación un diagrama de bloques del osciloscopio. La arquitectura es bastante tradicional; las señales de entrada están condicionadas en la interfaz analógica que dependiendo de los niveles de señal ya sea les atenúa o los amplifica y también puede Agregar offset. Todo esto es necesario hacer un uso óptimo de la gama de tensión fija que los convertidores de analógico a digital se pueden convertir en información digital.

Los convertidores de analógico a digital (ADC) toman las señales analógicas y convierten en números digitales. La lógica muestra controla el proceso de toma de muestras y el almacenamiento de los datos convertidos en la memoria de captura. El circuito disparador decide cuándo iniciar el proceso de la muestra.

El controlador se encarga de ganancia de señal de ajuste y desplazamiento, estableciendo la lógica de la muestra, selección de fuente del disparador, nivel de activación y disparo polaridad y comunicar la PC.

Como se puede ver, el microcontrolador dsPIC30F2020 permite implementar la mayoría de él sin circuitería externa - controlador, memoria, lógica de la muestra, convertidor de analógico a digital (ADC), el disparador y el gatillo todos residen en un único chip de control de nivel. Esto hace el diseño muy compacto, barato y fácil de construir.

Interfaz USB para la PC así como poder la fuente para el ámbito de aplicación son proporcionados por el cable de serial a USB convertidor FTDI232R - otra vez una solución muy fácil de usar ya que no hay nada para montar.
