DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (10 / 36 paso)

Paso 10: Descomprimir el juego

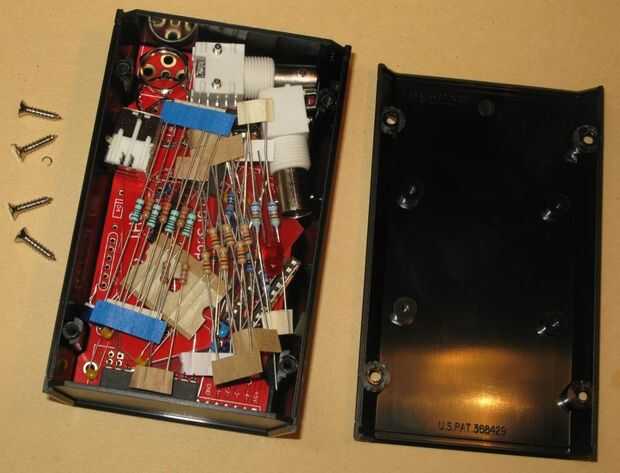

a continuación ver el kit ya que viene de la caja:

Voltee hacia abajo, desatornille los cuatro tornillos en la parte inferior de la caja y cuidadosamente levante la parte inferior, asegúrese de que no a cualquiera de los componentes.

Para fijar el alcance al ordenador también necesita un tamaño estándar USB cable de alimentación (conector USB-A en una final, USB-B en el otro; no suministrado con el kit).
