Paso 12: Identificación de condensadores

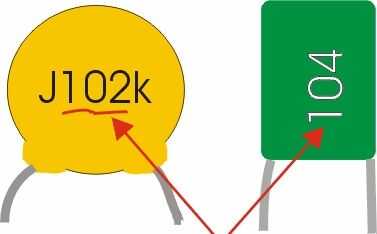

El valor es dado en pF como un número de 3 dígitos "xxy", compuesto por 2 dígitos significativos (xx) y un multiplicador (y). Las marcas pueden estar pequeñas para leer ellos utilizan una lupa si es necesario. A veces hay sólo un dígito o dos dígitos, este da entonces la capacidad en pF directamente. Letras (J, K,...) denotan las tolerancias etc., para nuestros propósitos aquí simplemente ignoran tem (es decir, "k" no significa "kilo"!).
474 significa 47 * 10E4 pF = 47 * 10000 pF = 470 nF = 0.47 µF104 medios 10 * 10E4 pF = 10 * 10000 pF = 100 nF = 0.1 µF181 medio 18 * 10E1 pF = pF 18 * 10 = 180 pF220 medios 22 * 10E0 pF = 22 * 1 pF = 22 pF24 medios 24 pF1 medios 1 pF
Condensadores electrolíticos:
Sus valores se imprimen típicamente sin ninguna codificación. Sólo tenga cuidado de no pasar por alto el punto decimal.
Por ejemplo, 4,7 μF, 100 μF
Puesto que los condensadores electrolíticos están polarizados (debe ser lado conectado a positivo y negativo la forma correcta, de lo contrario serán destruido), la polaridad se indica así. Condensadores de aluminio normalmente tienen el polo negativo que denota (por una gran barra con "-" signos), mientras que los condensadores de tantalio tienen polo positivo marcado.
Este kit utiliza sólo los condensadores de aluminio normal.
