DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (16 / 36 paso)

Paso 16: resistencias

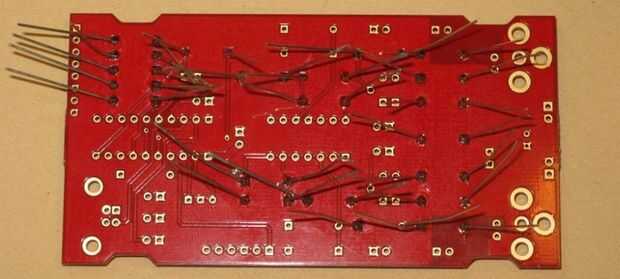

Para soldadura, toque el cable de componente (wire) con el cautín y la soldadura de alambre al mismo tiempo. Añadir que suficiente soldadura completamente llena el agujero y deja una pequeña "colina" de soldadura. Quitar el alambre de la soldadura y el soldador pero no mover la junta antes de la soldadura ha vuelto completamente sólida. El empalme de la soldadura debe ser brillante y brillante (si usas plomo soldadura; la nueva soldadura compatible con RoHS se vean opacas). Repita para los otros conductores. Se trata de cómo se verá la parte inferior de la Junta como cuando haya terminado:

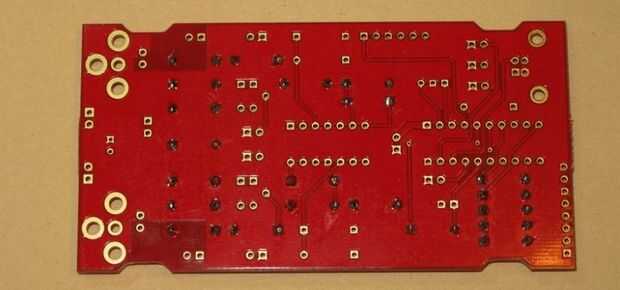

Clip el alambre saliente termina ahora con el cortador de alambre. Tómese su tiempo – esta es una buena oportunidad para comprobar que no accidentalmente olvida algunas de las conexiones de la soldadura!
