Paso 17: Inductor, diodos

a continuación son el inductor y los diodos de sujeción. Funciona igual que las resistencias. Los diodos son muy sensibles al recalentamiento, así que tenga cuidado que les de la soldadura rápidamente. El mejor enfoque es soldar primero sólo uno de los extremos de los diodos, entonces el otro extremo, esto les da suficiente tiempo para enfriarse en el tiempo entre.

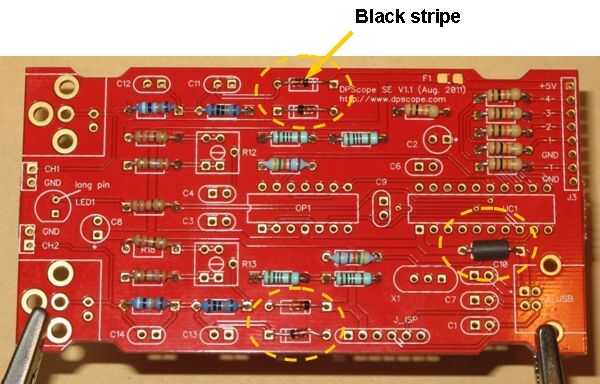

Nota: tenga cuidado – los diodos hay que poner con la polaridad correcta (orientación); el extremo negativo se denota por una banda negra alrededor del cuerpo del diodo. El contorno de la serigrafía también muestra una franja de color (blanco) – cuando se instala correctamente, la banda del diodo negro debe coincidir con la raya blanca serigrafía. Tenga en cuenta que la orientación no es el mismo para todos los diodos – ver imagen de abajo. Instalar los diodos al revés alrededor evitará que el instrumento de trabajo e incluso puede dañar los diodos.

Por otro lado el inductor no está polarizado y puede poner en cualquier manera.
