DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (18 / 36 paso)

Paso 18: Condensadores de cerámica

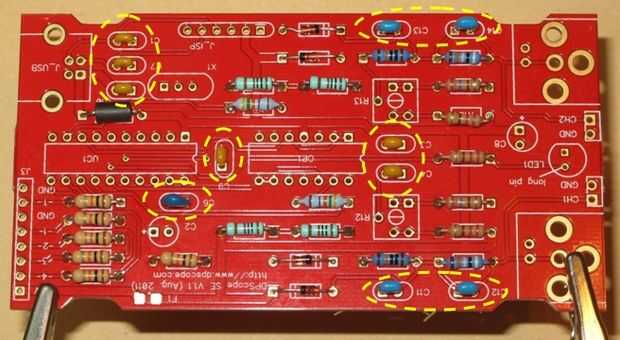

Ahora a los condensadores de cerámica: mismo modo de operación como antes. Estos componentes pueden parecen muy similares entre sí, y su color puede variar y ser diferentes de lo que se ve en estas fotos. Usted realmente necesita para identificar a través de las marcas impresas en sus viviendas (hay generalmente adicionales marcas – Letras y tal vez los números que denotan paquete tipo, tolerancia y así sucesivamente, pero sólo la capacitancia es importante para nosotros):

Marca:
474--> 0.47 uF
104--> 0.1 uF
181--> 180 pF
470 o 47--> 47 pF
220 o 22--> 22 pF
