Paso 21: Conectador del USB, cabecera del analizador de lógica
![]()

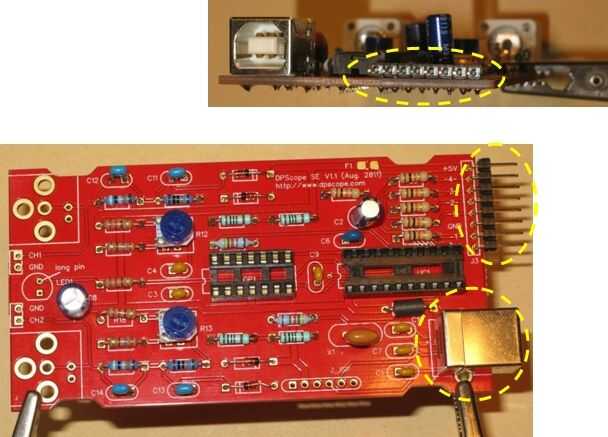

Conector USB es fácil de instalar. Asegúrese de que aunque se sienta es plano y recto – como zócalos y cualquier componente de multi-pin es muy difícil corregir los errores una vez que todos los pernos se sueldan hacia abajo. Así instalar el conector y soldar uno de los grandes pasadores (pestañas) en el lado. Compruebe la alineación adecuada, correcto si es necesario por calentamiento la Junta del solador y reajustar el conector. Luego soldar todos los pines.
Similar para los 8 pines – soldadura de un pin, verifique la alineación, luego haga el resto de los pines. Abajo se encuentra también una vista de lado para mostrar la posición vertical correcta del conector, la parte inferior de la pieza de plástico a ras con la parte superior del tablero del circuito impreso.
