Paso 22: Frontal conectores-RCA
![]()
Si están montando la versión de tablero pelado del alcance (es decir, sin caja) entonces puede instalar conectores RCA (cinch, audio) en vez de los conectores BNC estándar (Nota: sólo se incluyen con el kit de conectores BNC). Algunas personas prefieren conectores RCA porque es un poco más fácil de construir sondas baratas para ellos. Los conectores encajan en la misma ubicación que los conectores BNC.
Semejantemente, hay también espacio para 0,1" cabeceras de puente, que puede ser conveniente si quiere conectar el instrumento a algún circuito de protoboard.

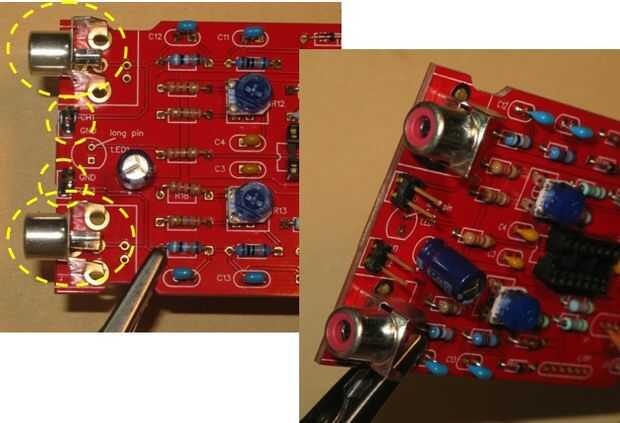

Ambas opciones se muestran a continuación.
En cuenta que los conectores BNC son obligatorios si desea montar el tablero en el recinto de Serpac.
