Paso 26: ICs, Panel, caja posterior

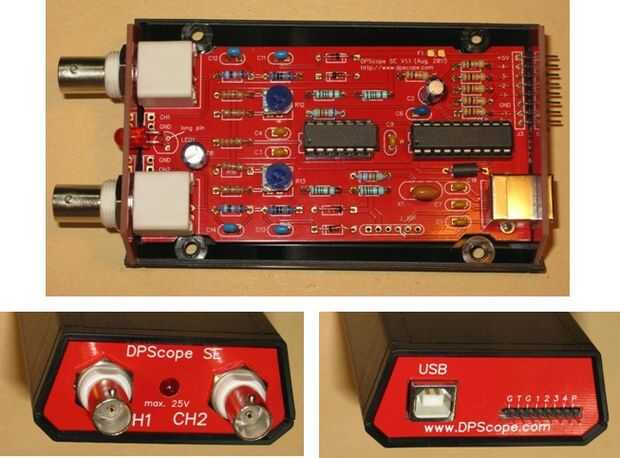

Ahora es el momento de instalar el ICs (circuitos integrados). Asegúrese de poner las fichas en la orientación correcta. Cada chip tiene una muesca en un extremo, esta muesca debe ir encima de la muesca en el contorno de la serigrafía (y la muesca en el zócalo si los instalaste correctamente!). Compruebe que ninguno de los pines está doblado y todos hacen buen contacto en el enchufe.

Vestíos de la parte trasera y coloque la Junta en la parte inferior del recinto. Broche de presión en la parte superior. Las cabeceras deben caber cómodamente en las ranuras de cada extremo que sostiene firmemente en lugar. Hacer no tornillo de la caja cerrada, sin embargo – todavía es necesario realizar ajuste de offset.

Felicidades, el osciloscopio está completamente montado!
