Paso 30: Offset ajuste - parte 1
-Horizontal: 0,5 ms/div
-Vertical: 2V/div CH1 y CH2
-Gatillo: Auto
-Adquisición: continuo, No prom.
-Pantalla: CH1 y CH2 en líneas, FFT de
En el menú "Adquisición" cambiar la media a "Avg 10" Si usted quiere.

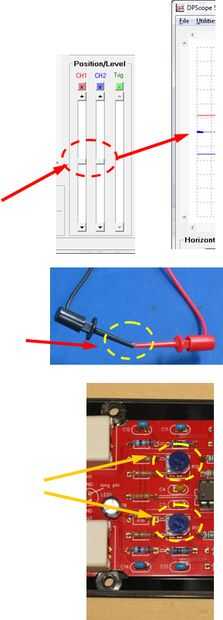

En el marco de "Niveles de posición" mueva los controles deslizantes "CH1" y "CH2" a la mitad (simplemente haga clic en la lectura y los botones "x" azul).
Los indicadores de nivel del suelo (flecha azul y rojo a la izquierda en la pantalla de forma de onda) será en el centro también.
Pulsa "Ejecutar" para comenzar a adquirir formas de onda.
Conectar sondas grabber y les corto, es decir conectan capturador de rojo y negro grabber.
Con un destornillador puede ajustar ahora los desplazamientos de los dos canales:
Ajuste los dos trimmers (R12 y R13) moverá el rastro respectivo (rojo = azul y CH1 = CH2) hacia arriba y hacia abajo.
Ajustar los trimmers para el rastro rojo es exactamente a la altura de la flecha roja en la izquierda, y el rastro azul es exactamente a la altura de la flecha azul. (La flecha roja puede ocultar detrás de la azul).
