Paso 6: Lógica analizador de Puerto

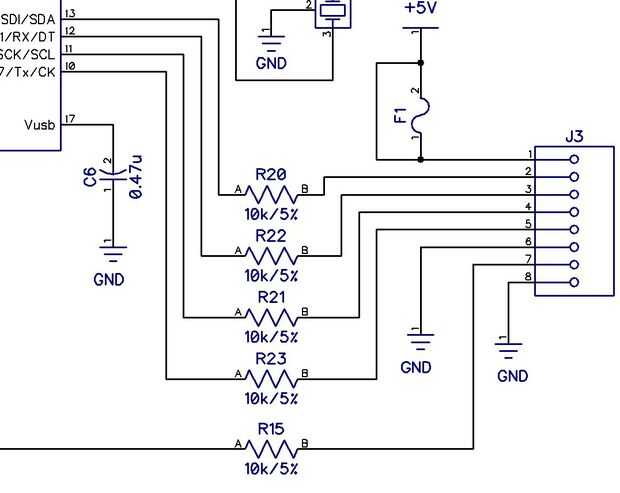

Las señales digitales introduce a través del conector multipin en el backpanel del alcance e ir a través de resistencias de protección (limitación de corriente) de 10 kOhm directamente a cuatro entradas PORTB del microcontrolador. Provocando en este caso se realiza por creación de una "interrupción en cambio" en el canal seleccionado como canal de disparo.
Tenga en cuenta que diferentes a los canales de alcance las entradas del analizador de lógica se basan en los diodos de protección internos del microcontrolador (además de la función limitante actual de las resistencias de la serie, que hace este enfoque hasta acerca de 15V). Microchip permite explícitamente este tipo de enfoque (hay incluso aplicaciones notas haciendo uso de él) y en segundo lugar el puerto del analizador de lógica está destinado únicamente a las señales digitales que normalmente no excedan de 5V, pero tenga cuidado de no para sobrepasar la punta de prueba.
La lógica analizador Puerto también "explota" tierra (debe conectarse al circuito bajo prueba por supuesto), un disparador externo adicional para el modo de alcance y la fuente del USB 5V. Hay una opción para instalar un fusible térmico (F1) que limita el suministro de corriente en caso de cortocircuito. La razón principal para el pin de 5V es para permitir la fijación de (desarrollar) placas Add-on, por ejemplo, un generador de señal. El ámbito suministra corriente a estas placas y enviar y recibir datos a través del pin de activación y los canales del analizador de lógica – el tablero sí mismo entonces puede ser muy simple porque necesita su propia fuente de alimentación ni una conexión extra de USB a la PC.
