Paso 8: Diseño mecánico

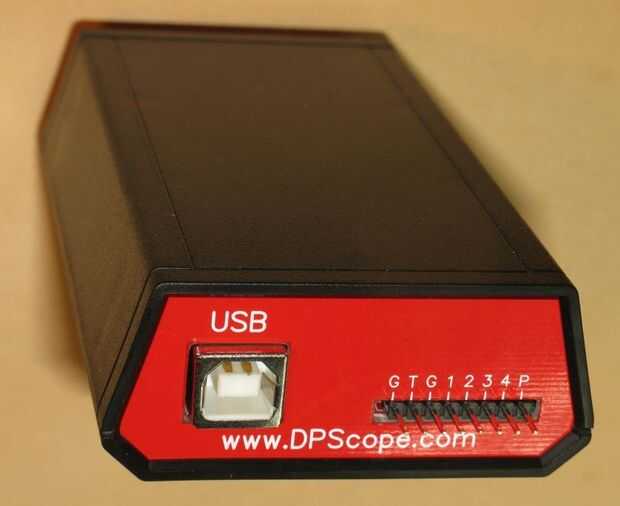

Tomé mucho cuidado para hacer Asamblea rápida y fácil como sea posible y darle el instrumento terminado un aspecto profesional. Para este último diseñé paneles frontal y final; Estos paneles son como parte de la placa de circuito impreso y anotó V por lo que uno puede simplemente presione hasta que quede el tablero principal con la mano. Creación de paneles de placa de circuito impreso es un truco agradable y de uso frecuente, y no por casualidad los surcos en el recinto que mantener la endpanels en su lugar suceden que tiene exactamente el mismo ancho que el espesor del tablero estándar (alrededor de 1,6 mm o 62mil): puesto que hay ningún costo de instalación adicional (son parte de una tabla) uno obtiene color paneles de forma arbitraria y con etiquetas personalizadas , los agujeros y cortes casi para liberan! Puesto que los paneles son hechos a máquina, el instrumento tiene un aspecto muy profesional – no sesgadas aberturas o ranuras aproximadamente filed! Me gusta también mucho el diseño y la forma del recinto Serpac – no absolutamente tan aburrido como las cajas de proyecto típico.
El Consejo principal es sostenido en lugar por los dos conectores BNC atornillados en la parte frontal, por lo que no existe ningún procedimiento complicado alineación o muchas conexiones de tornillo – todo cae en su lugar por diseño.
