Paso 6: Soldadura y conectar todo
El siguiente paso es conectar todos los componentes electrónicos.

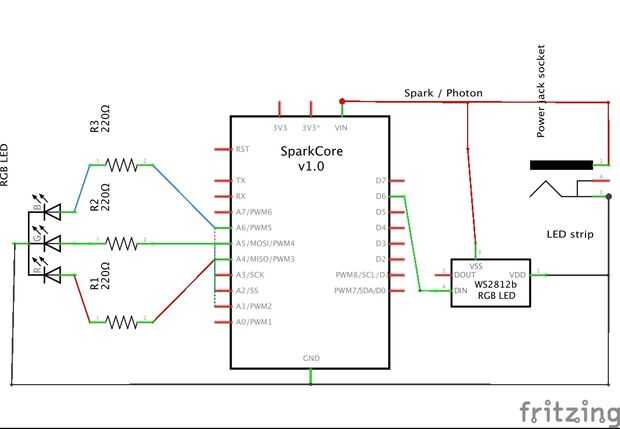

Ver esquemas anteriores.

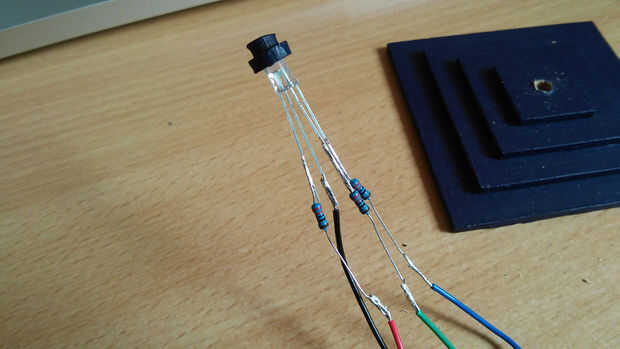

Empecé con soldadura de alambre a mi LED RGB. Hay dos tipos de LEDs RGB, así que asegúrese de que usted conecte la manera correcta. En mi caso, el tramo más largo es el suelo. Directamente puede soldar un cable a este. Solde un resistor de 220 ohmios a las otras tres patas. Luego soldar un cable a las resistencias (ver imagen).

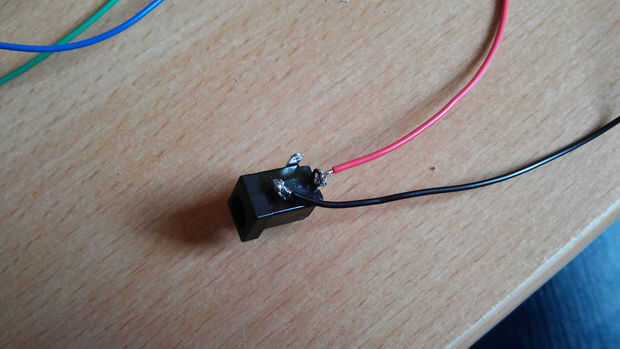

A continuación soldar cables a mi toma de corriente. Otra vez, hay diferentes tipos de tomas de corriente, así que busque en la hoja de datos de la toma para saber como conectar. Si no tienes una hoja de datos, puede utilizar un multímetro para saber cual pin es lo que.

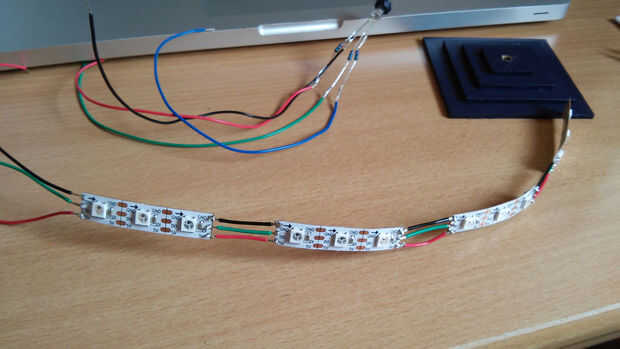

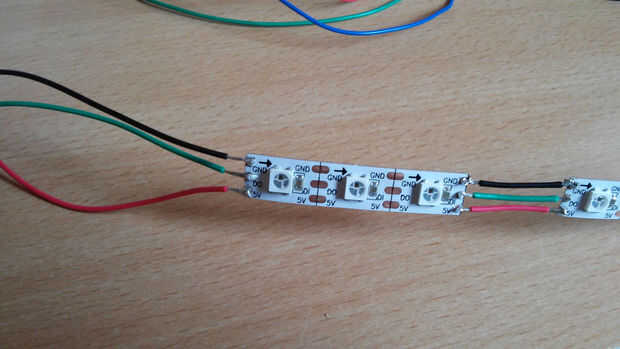

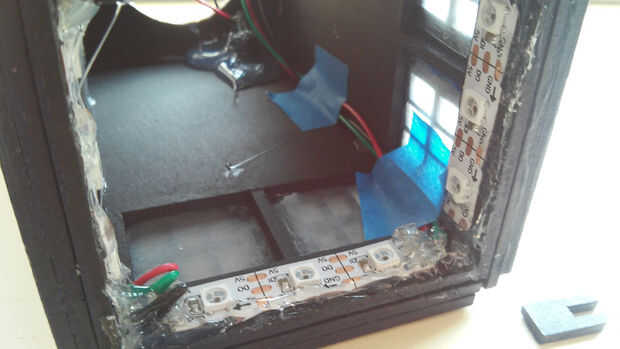

Luego de la soldadura de la tira del LED. Medir la voluntad de LEDs cuántos caben en un lado de su Tardis (en mi caso 3) y corte la tira de LED. Luego la soldadura hacia atrás junto con cables cortos. Conectar a GND a GND, 5V a 5V y no DI. Después de soldar he utilizado pegamento caliente para fortalecer las conexiones soldadas.

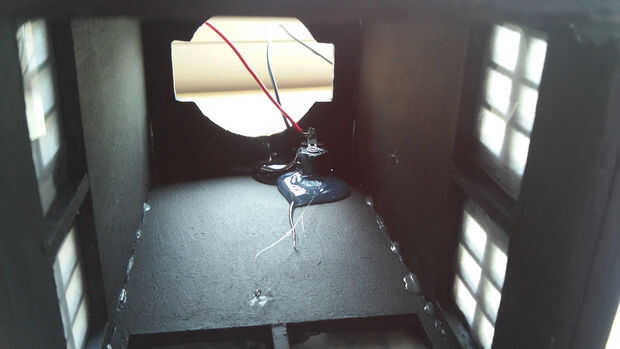

Una vez realizada la soldadura puse la toma en su lugar y utiliza un montón de pegamento caliente para mantenerla en su lugar. Luego hice lo mismo para la tira de LED.

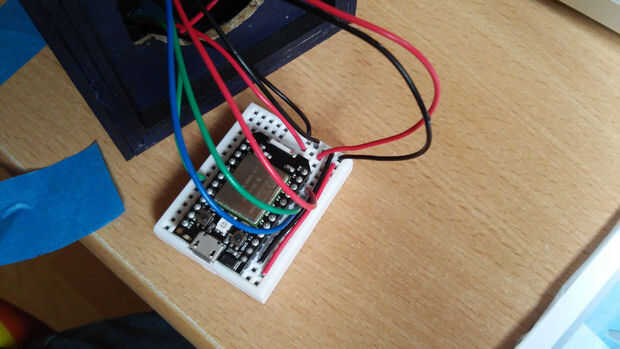

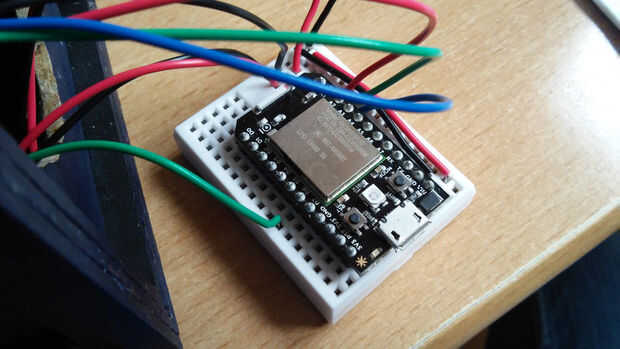

El último paso es conectar todos los cables a su núcleo o fotón. Ver esquemas y fotos de arriba. Conecté todos los cables de tierra en una fila de mi protoboard. Lo mismo para todos los cables de alimentación/vin. Conecte la fila de tierra a la tierra y la fila de alimentación a VIN. Luego conecté el cable DI de la tira del LED al pin D6 en mi núcleo. Y conecté los cables R, G y B de la LED al pin A4, A5 y A6.
